微纳制造与集成技术在超导器件中的应用研究
微纳制造与集成技术作为现代超导电子器件研发的基础支撑，在太赫兹探测等领域发挥着关键作用。该技术通过精确控制纳米尺度的材料生长和图形化工艺，实现了超导薄膜器件的可控制备。以超导动态电感探测器（KIDs）为例，其核心部件需要在亚微米尺度上实现超导薄膜的均匀沉积和精细图案化。

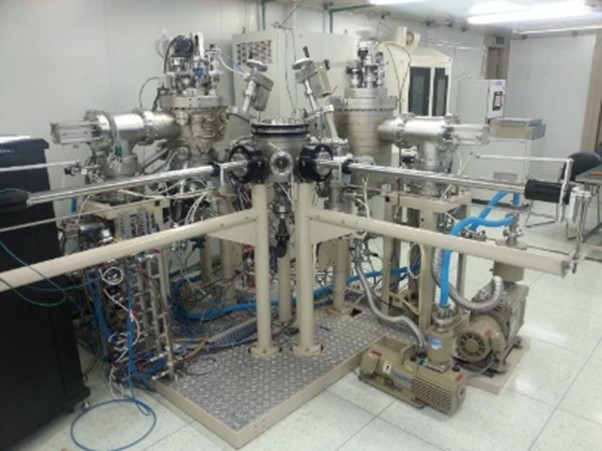

在具体工艺实现方面，研究人员采用分子束外延（MBE）和磁控溅射等技术，在硅、蓝宝石等衬底上生长高质量的超导薄膜。通过电子束光刻和反应离子刻蚀等微纳加工手段，可将薄膜加工成具有特定功能的微结构。这些工艺的精度可达纳米量级，相当于人类头发丝直径的千分之一。
微纳制造技术的进步直接推动了超导器件性能的提升。通过优化薄膜生长条件和图形化工艺，研究人员已成功制备出具有低噪声、高响应度的超导探测器阵列。这些技术突破为发展新一代空间探测器和量子信息器件提供了重要的工艺基础。
高质量超导薄膜的制备与特性研究
超导薄膜作为超导电子器件的核心功能材料，其性能直接影响探测器的最终表现。这类薄膜通常具有纳米级厚度（10-100 nm），在临界温度以下表现出零电阻和完全抗磁性等典型超导特性。薄膜材料的品质因数，如临界温度（Tc）、临界电流密度（Jc）和表面阻抗（Rs），是评价其性能的关键指标。
目前常用的超导薄膜材料主要包括氮化铌（NbN）、氮化钛（TiN）等过渡金属氮化物。这些材料通过磁控溅射或分子束外延等方法在特定衬底上生长而成。研究表明，薄膜的微观结构、晶界特性以及缺陷密度等参数对其超导性能具有决定性影响。优化这些参数可显著提高薄膜的品质因数，为高性能超导器件的制备奠定基础。
超导薄膜制备与低温表征技术研究

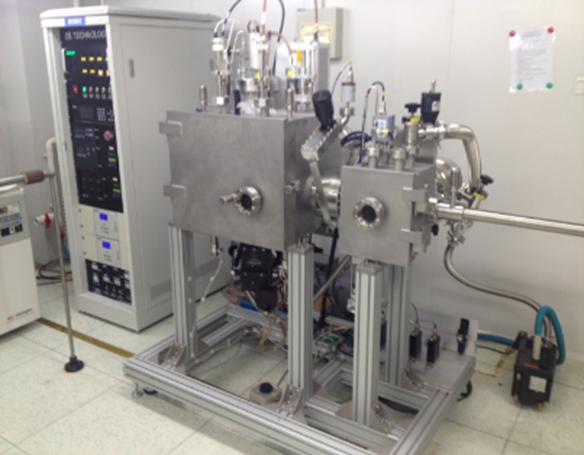

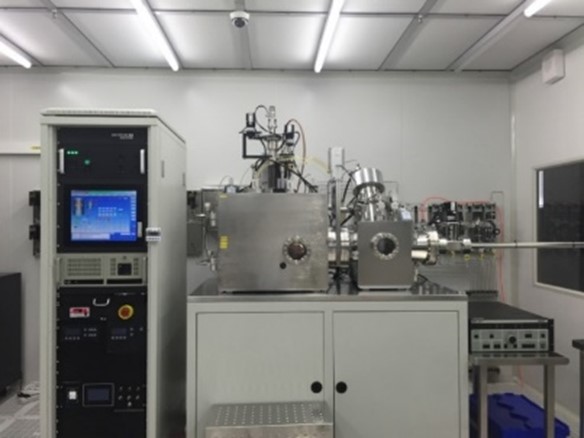

磁控溅射沉积技术已成为制备高性能超导薄膜的主要方法。该技术通过等离子体轰击靶材，使金属原子溅射沉积在特定衬底上，可制备包括氮化铌（NbN）、钨硅（WSi）、钼硅（MoSi）和钼锗（MoGe）等多种超导薄膜材料。制备过程中，基底温度、溅射功率和气体比例等参数需要精确控制，以获得具有理想超导特性的薄膜。
超导薄膜微观结构的表征研究

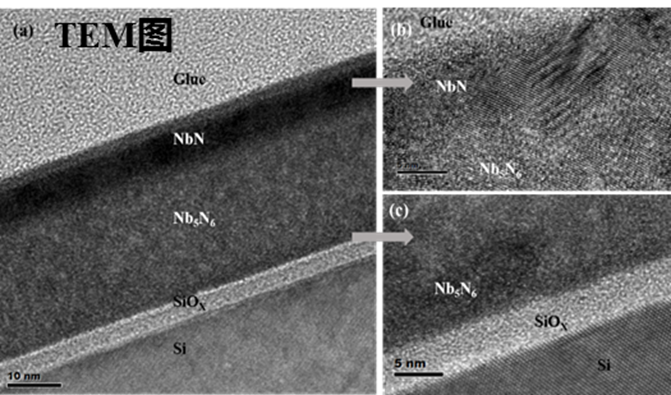

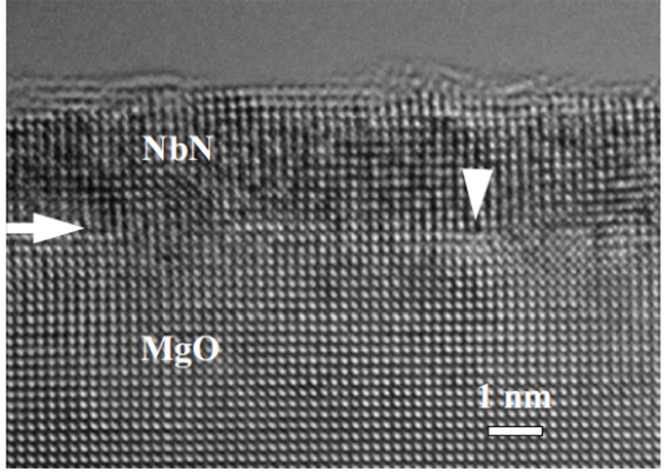

透射电子显微镜（TEM）分析为超导薄膜的微观结构表征提供了重要手段。通过高分辨率TEM观测，可以清晰地揭示薄膜的晶体排列状态和缺陷分布特征。实验结果显示，优化工艺制备的超导薄膜具有高度有序的晶体结构，晶格排列规整，晶界清晰可见。这种结构特征与薄膜的超导性能直接相关。
超导薄膜的临界特性表征与分析

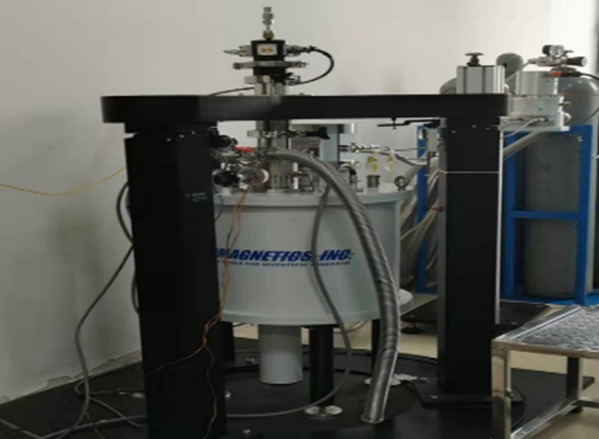

超导薄膜的关键性能指标通过系统的低温电学测量获得。研究人员采用四线法测量薄膜的电阻-温度（R-T）特性曲线，通过改变外加磁场强度研究其超导转变行为。
超导薄膜材料的性能特征研究
NbN、WSi 和 MoSi 等超导薄膜材料展现出各具特色的性能特征。NbN 薄膜表现出相对稳定的临界温度（Tc）特性。相比之下，WSi 和 MoSi 薄膜具有更宽泛的成分调控空间，通过调整化学计量比可实现 Tc 值的精确调控。

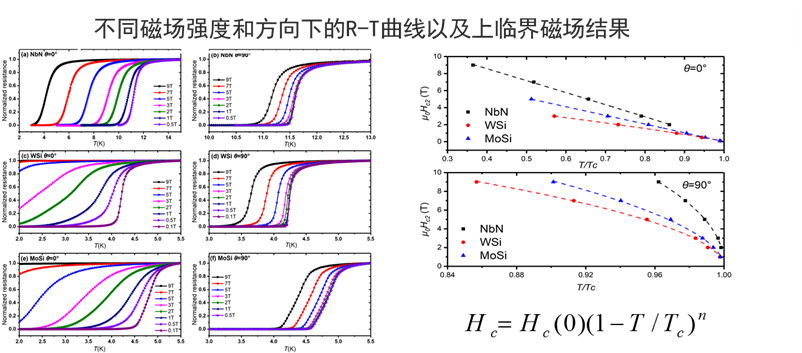

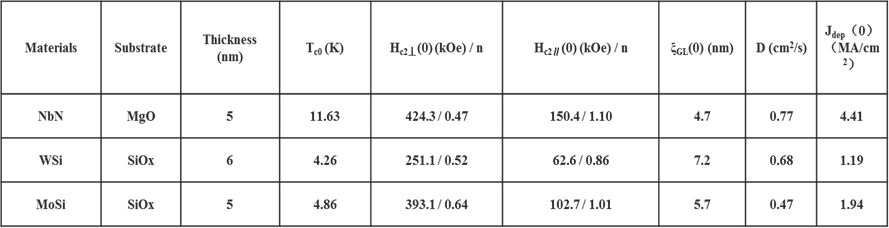

NbN、WSi 与 MoSi 薄膜的磁场下输运特性表征和关键参数提取：
超导电子器件的微纳加工工艺研究
超导器件的制备依赖于系统的微纳加工技术流程，主要包括三个关键工艺环节。首先采用磁控溅射技术在适宜衬底上沉积超导薄膜，该过程需要精确控制溅射功率、气体氛围和基底温度等参数，以获得具有特定晶体结构和超导性能的薄膜材料。
在图形化工艺阶段，结合紫外光刻或电子束光刻技术将设计图案转移到光刻胶掩模上。通过优化曝光剂量和显影条件，可实现亚微米级线宽的图形转移。随后采用反应离子刻蚀或离子束刻蚀等干法刻蚀技术，将光刻图形精确转移到超导薄膜层，形成所需的器件结构。

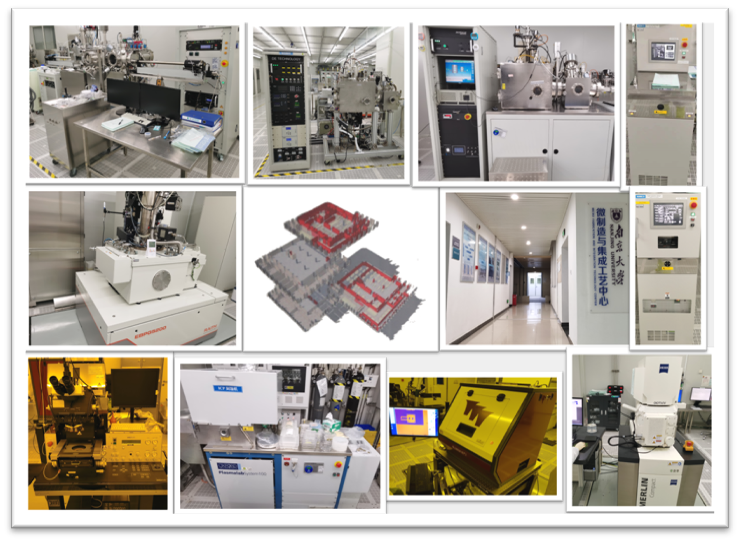

整个加工流程依赖于专业的微纳加工设备系统，包括高精度镀膜设备、光刻系统和刻蚀设备等。各工艺环节的参数优化和匹配对最终器件的性能具有决定性影响。通过系统的工艺研究，已成功制备出超导纳米线、微波谐振器等功能器件，为超导电子学的发展提供了重要的技术支撑。
超导纳米线器件的制备与应用研究

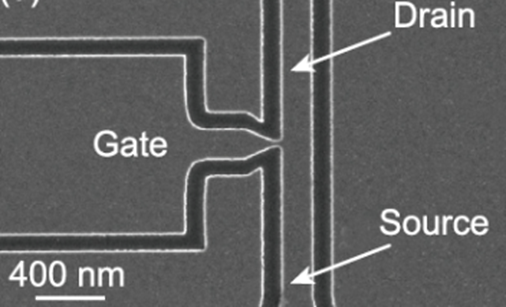

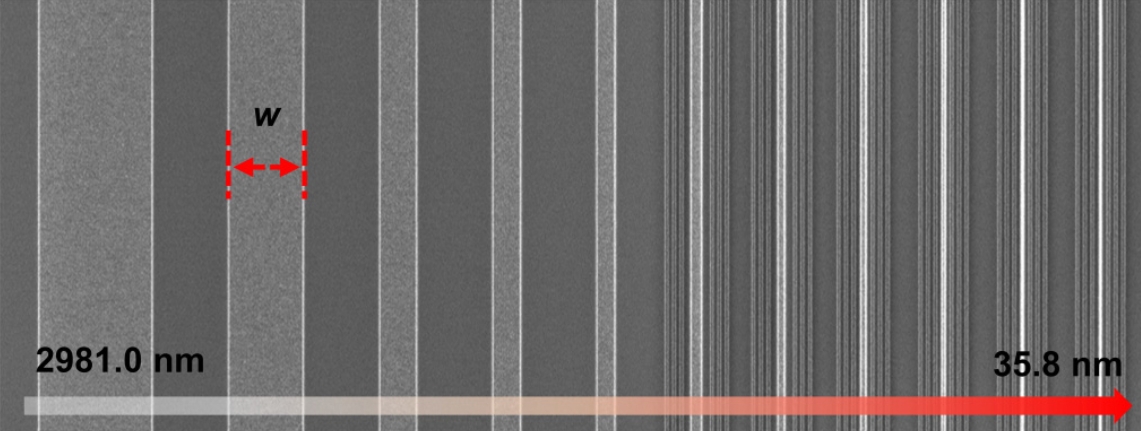

南京大学超导电子学研究所（RISE）在超导纳米线器件研制方面取得系列进展。研究团队通过优化微纳加工工艺，成功制备出线宽为数十纳米的超导纳米线结构。
电子束光刻技术在纳米结构制备中的突破

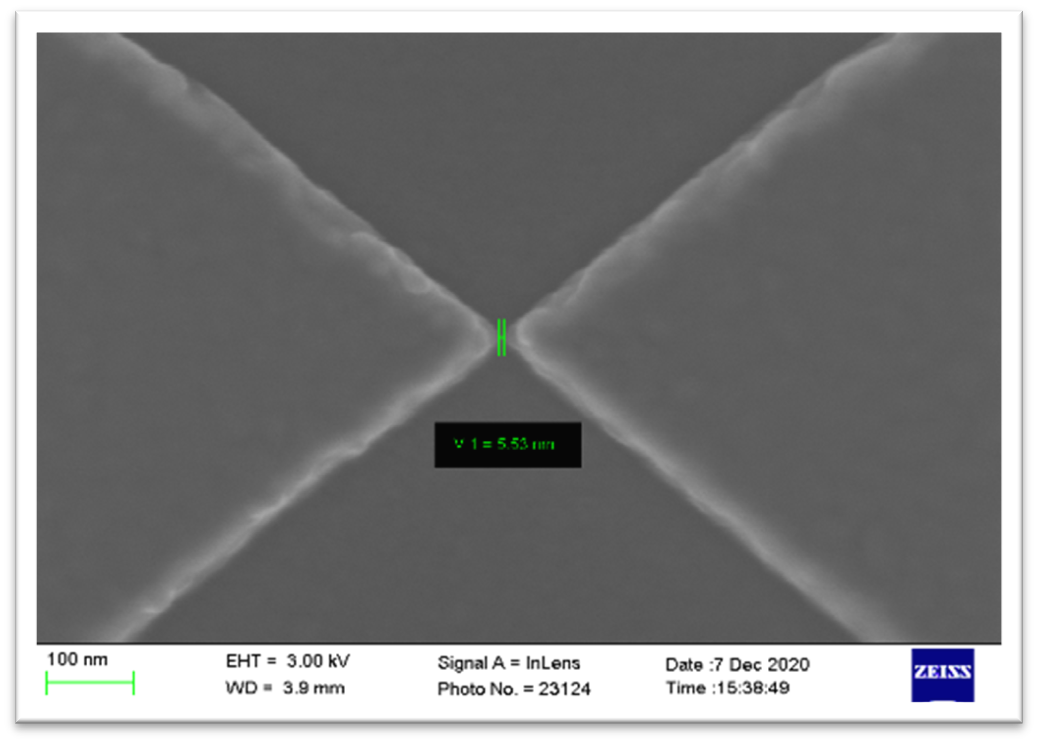

电子束光刻技术凭借其纳米级加工精度，已成为制备高分辨率微纳结构的关键手段。南京大学超导电子学研究所（RISE）利用该技术实现了多项重要突破。研究团队成功制备出特征尺寸为 5.5 纳米的超窄间隙结构，这一尺度已接近分子尺寸范围。此类纳米间隙在单分子电子学研究和超高灵敏度探测器开发中具有重要应用价值。

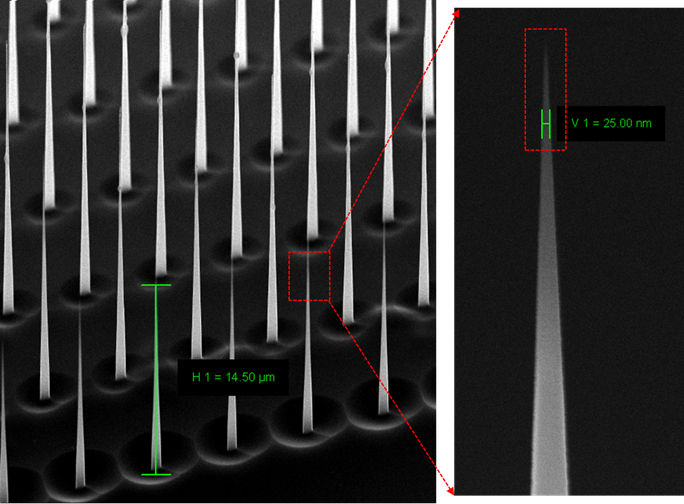

在三维纳米结构制备方面，团队开发出深宽比达967的硅纳米针尖阵列。这种高深宽比结构通过优化电子束曝光参数和刻蚀工艺实现，其结构稳定性满足扫描探针显微镜等精密仪器的使用要求。
微纳制造技术在超导器件发展中的关键作用
微纳制造与集成技术作为超导电子器件研发的基础支撑，在推动相关领域技术进步方面发挥着不可替代的作用。从材料制备到器件加工，该技术实现了超导薄膜向功能器件的转化。具体而言，高质量 NbN、WSi 等超导薄膜的制备工艺，超导纳米线的精密加工技术，以及电子束光刻等极限制造方法，共同构成了现代超导器件研发的技术体系。
这些制造技术的突破直接促进了太赫兹探测器性能的提升，同时为量子信息处理、生物医学检测等新兴领域提供了关键器件支持。微纳制造工艺的持续优化，不断拓展着超导技术在基础研究和实际应用中的可能性。从宏观尺度的天文观测到微观尺度的生命科学研究，微纳制造技术正在多个科学前沿领域展现出其独特价值。
