研究背景与意义
锂硫（Li-S）电池理论能量密度高达2600 Wh kg⁻¹、成本低、环境友好，被视为下一代高能量密度储能体系首选。然而，实际应用受制于三大顽疾：
· 多硫穿梭效应：可溶长链LiPS中间体在正极/电解液间扩散，导致活性物质损失、库仑效率低；
· 锂枝晶生长：负极不均匀沉积引发安全隐患与死锂积累；
· 反应动力学缓慢：硫/硫化锂绝缘性强、转化迟缓。
过渡金属氧化物（TMO）因强极性、可吸附LiPS而广受青睐，但单一TMO导电性差、催化活性有限，易导致LiPS堆积与电荷积累，进一步加剧枝晶。异质界面工程通过电荷重分布、内建电场、缩短传输路径，成为突破瓶颈关键；微/纳米级异质界面更可放大界面效应，构建高效电荷/离子通道，但稳定构造此类界面极具挑战——易团聚、界面失稳。
核心突破：ZCNC@GC层级异质结构双功能电极
南京大学王昊助理教授团队与新加坡南洋理工大学Jong-Min Lee教授合作，首次设计ZnO/Co₃O₄纳米晶碳笼封装@rGO/CNTs三维骨架（ZCNC@GC）双功能复合电极：微/纳米异质界面内建电场协同全局导电网络，实现多硫高效吸附-催化转化与均匀锂沉积抑制枝晶。
关键机制
1. 微/纳米异质界面：ZnO/Co₃O₄强极性+界面电荷转移，形成内建电场，加速Li⁺/电子传输，促进LiPS转化。
2. 碳笼微观限域：物理限制LiPS溶解。
3. rGO/CNTs宏观骨架：高导电（3300 S cm⁻¹）、高杨氏模量（1.28 KPa），降低局部电流密度、均匀Li⁺通量。
4. 协同效应：界面催化+双级限域+快速传输，彻底抑制穿梭与枝晶。
实验验证与极致性能
· 吸附/催化：ZCNC@GC对Li₂S₆吸附最强（溶液最无色）；沉淀容量226.7 mAh g⁻¹（最高）；原位Raman证实完全可逆转化。
· 枝晶抑制：原位光学显微无枝晶（50 mA cm⁻²）；对称电池2000循环（130 mV过电位）。
· 全电池：S-ZCNC@GC || Li-ZCNC@GC。
· 倍率：5 C 652 mAh g⁻¹；
· 长循环：5 C 500循环衰减仅0.034%/循环；
· 高载量：5 mg cm⁻²硫载量0.3 C 100循环535 mAh g⁻¹。
科学意义与应用前景
1. 揭示微/纳米界面电场作用：DFT证实异质界面降低转化能垒0.73 eV、Li₂S分解能垒0.47 eV。
2. 双功能电极新范式：同时解决正极穿梭与负极枝晶，全面提升Li-S体系。
3. 实用化潜力：液氮温区兼容、高载量稳定，为高能量密度商用Li-S电池铺路。
4. 普适策略：界面工程+层级结构可扩展至Na-S、固态电池等。
图文导读
图1：ZCNC@GC结构与作用示意

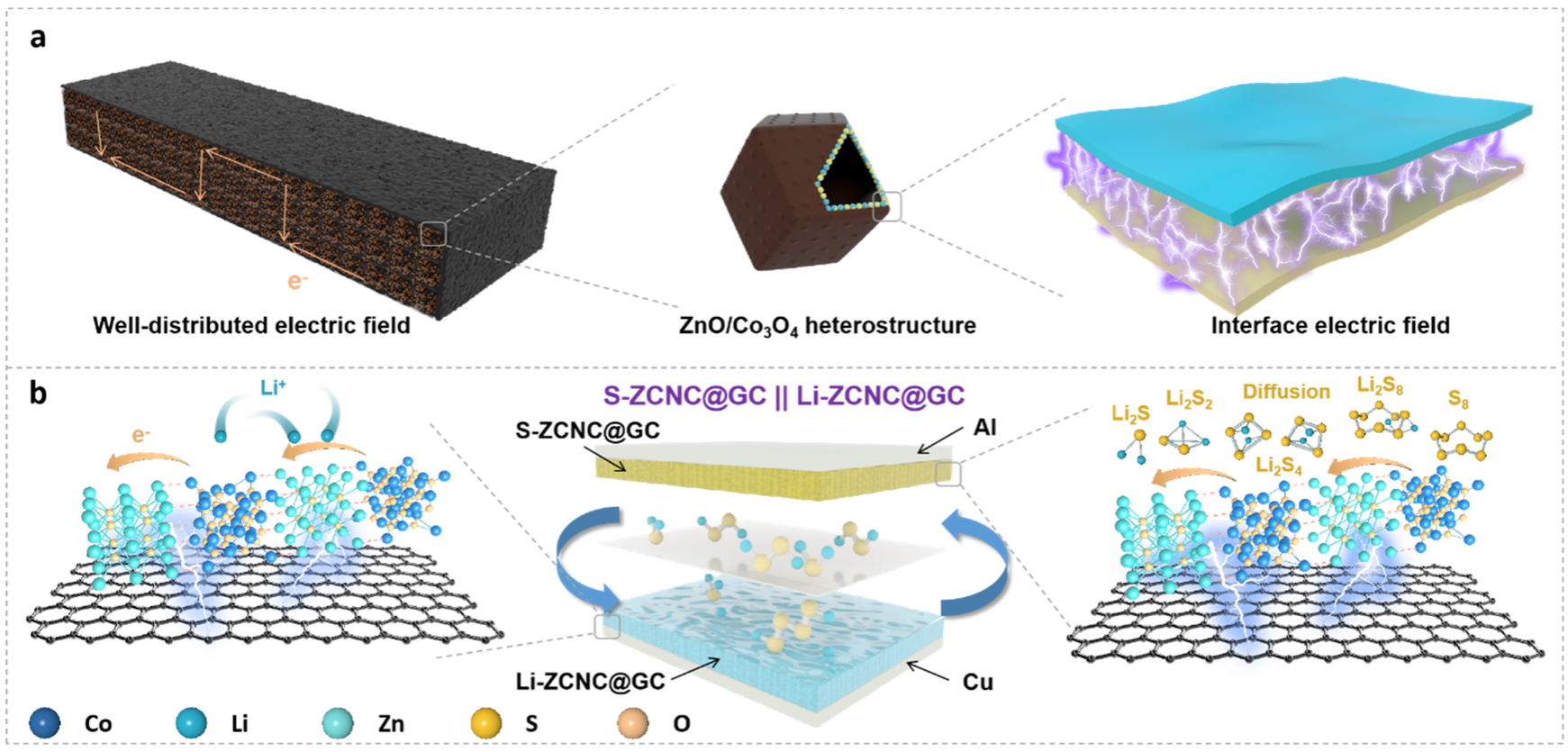

(a) 层级结构：ZnO/Co₃O₄碳笼@rGO/CNTs骨架。(b) 全电池配置：界面电场加速电荷转移、抑制穿梭与枝晶。
图2：形貌与结构表征

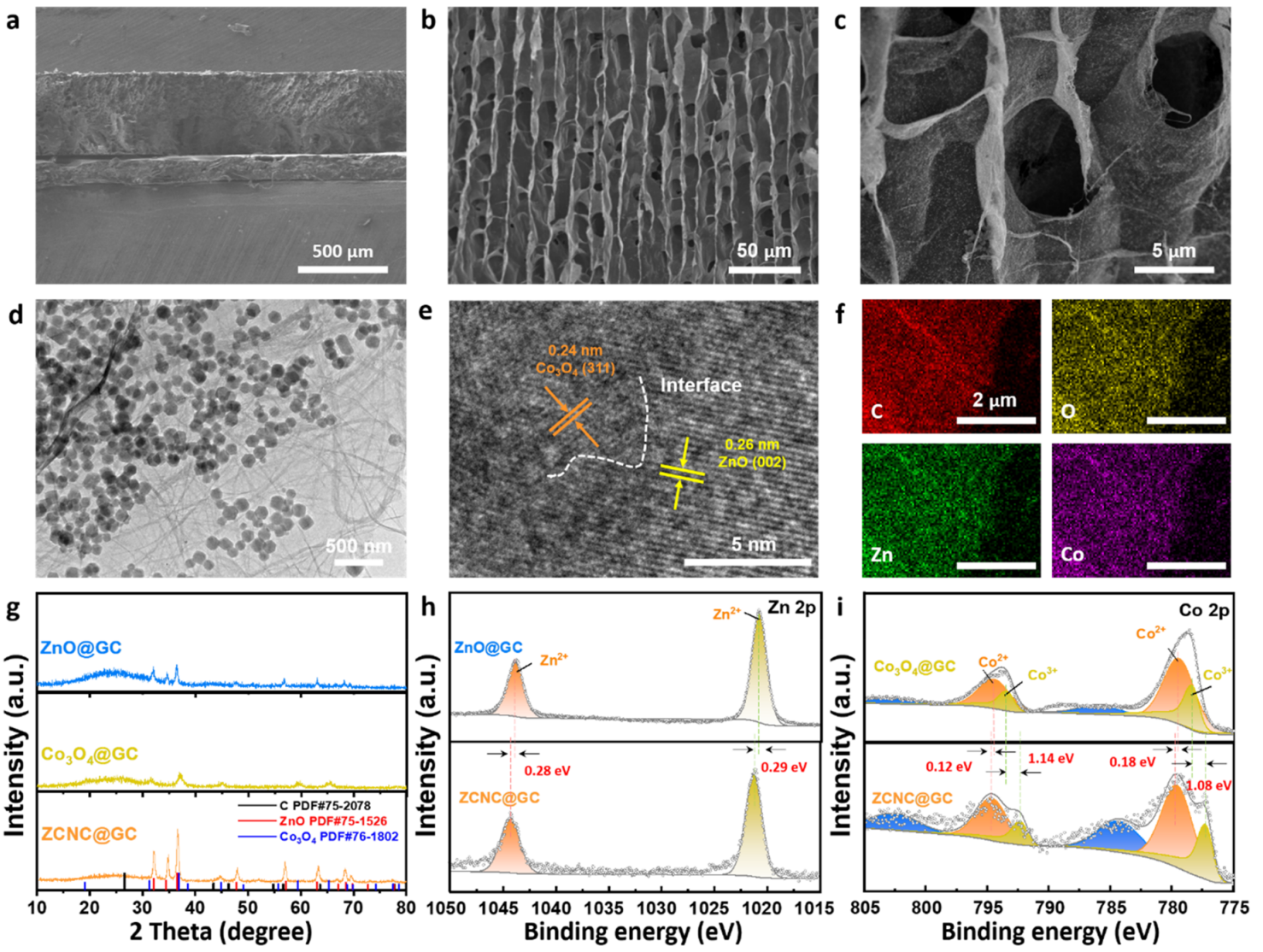

(a–c) SEM：有序多孔骨架。(d) TEM。(e) HRTEM：ZnO(002)/Co₃O₄(311)异质界面。(f) 元素mapping。(g) XRD。(h,i) XPS：Zn/Co峰位偏移证实界面电荷转移。
图3：吸附/催化性能
(a) DOS：异质结构金属化导电。(b,c) 电荷密度差：界面内建电场。(d) LiPS转化吉布斯自由能。(e) Li₂S分解能垒。(f) 静态吸附（ZCNC最强）。(g) 对称电池CV。(h) Li₂S沉淀容量。(i,j) 原位Raman。
图4：枝晶抑制

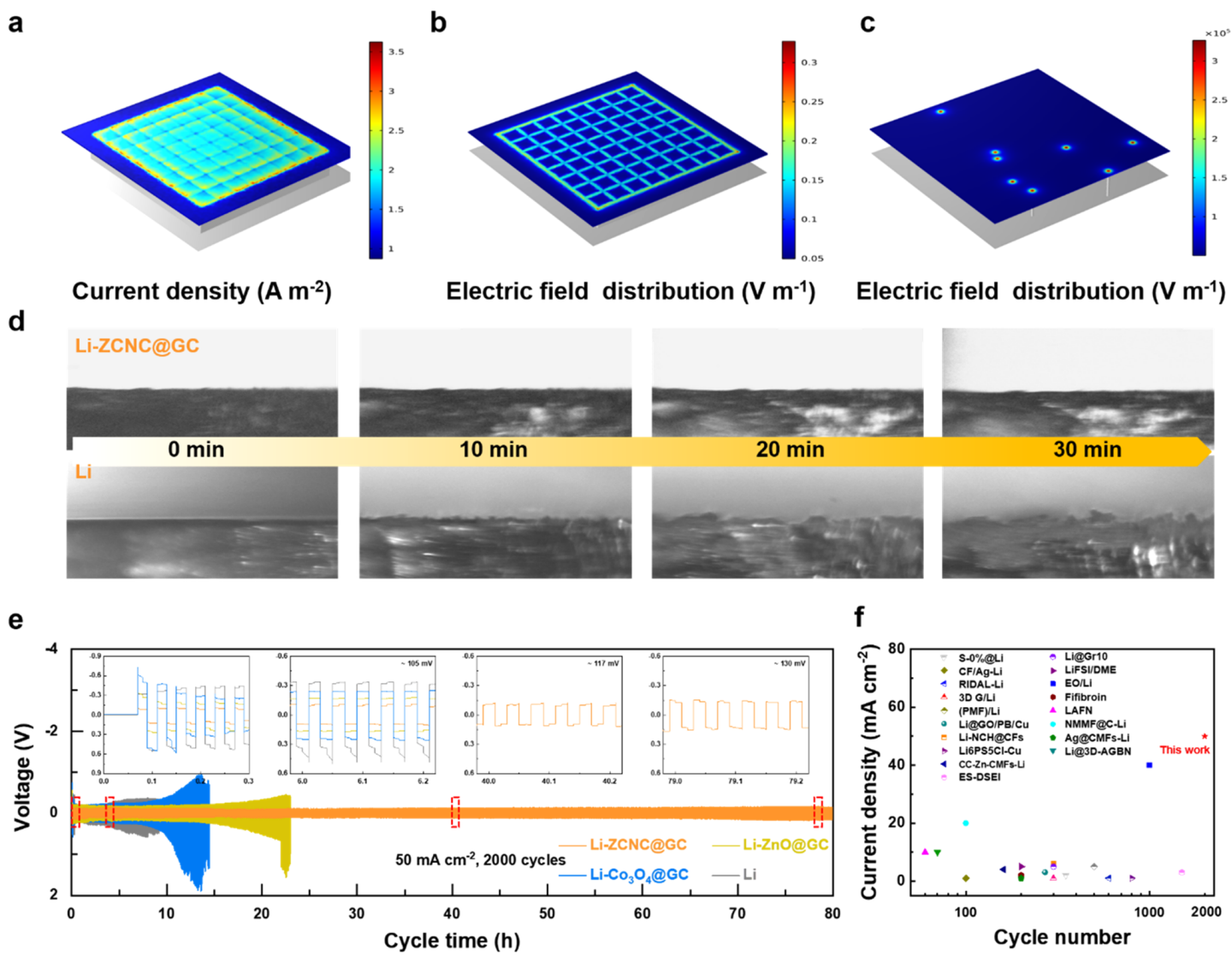

(a) COMSOL电流密度分布。(b,c) 电场模拟：ZCNC均匀vs裸Li不均。(d) 原位光学：ZCNC无枝晶。(e) 对称电池循环（50 mA cm⁻²）。(f) 与文献对比：超长寿命。
图5：全电池性能

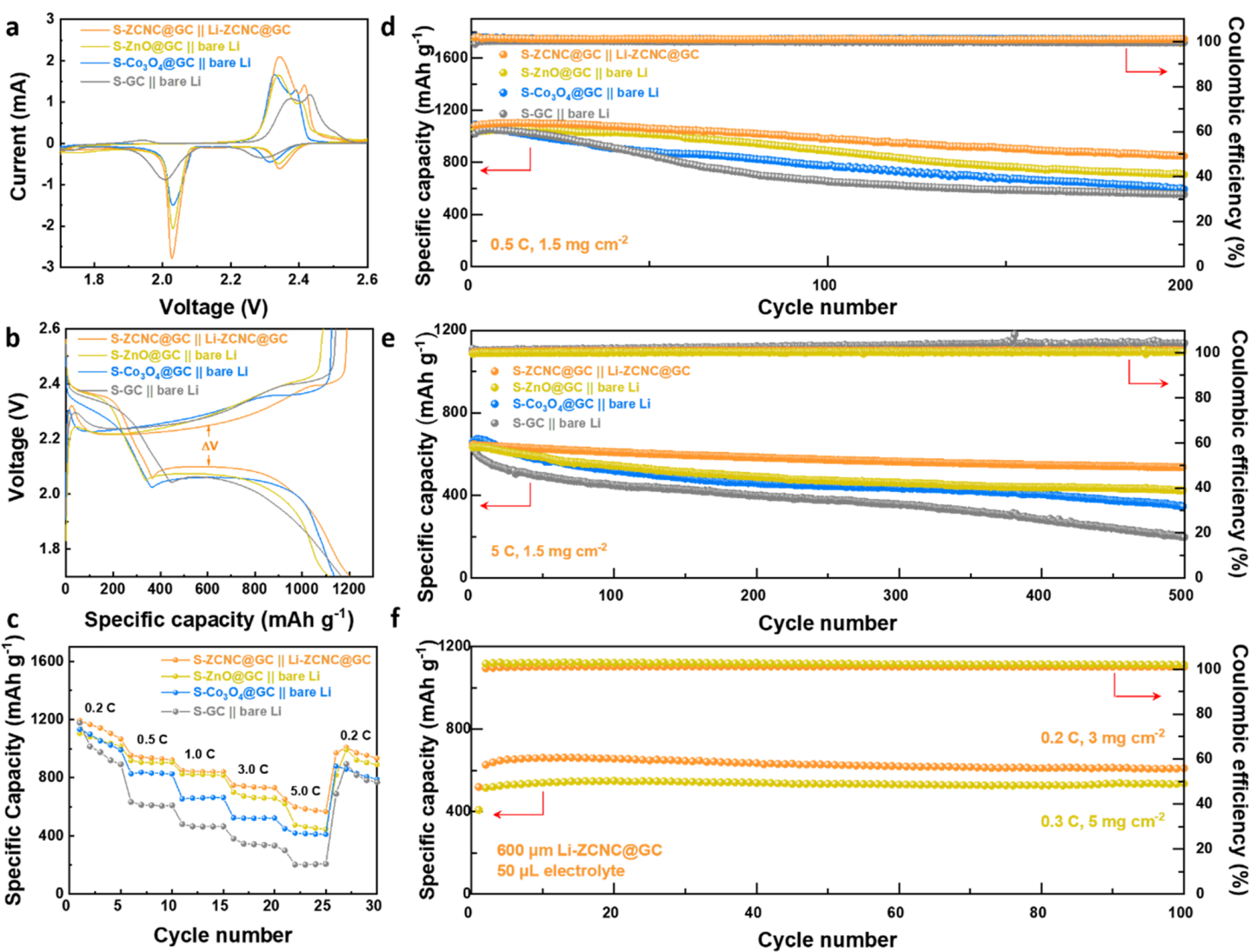

(a) CV。(b) 充放电曲线。(c) 倍率。(d,e) 0.5/5 C长循环。(f) 高载量循环。
论文信息
成果以“Hierarchically Constructed ZnO/Co₃O₄ Nanoheterostructures Synergizing Dendrite Inhibition and Polysulfide Conversion in Lithium−Sulfur Battery”为题，发表于材料领域顶级期刊 ACS Materials Letters。
文献来源
Kaiping Zhu, Jianmei Chen, Can Guo, Hao Wang*, Hongpeng Li, Pan Xue*, Jong-Min Lee*. “Hierarchically Constructed ZnO/Co₃O₄ Nanoheterostructures Synergizing Dendrite Inhibition and Polysulfide Conversion in Lithium−Sulfur Battery” ACS Materials Lett. 4, 1358–1367 (2022)
