研究背景与意义
磁阻（magnetoresistance, MR）是指材料在外加磁场下电阻率的变化，是凝聚态物理中最基本的输运现象之一。早在1938年，Kohler提出经典Kohler定律：MR = f(H/ρ₀)，其中MR = [ρ(H) - ρ₀]/ρ₀，H为磁场强度，ρ(H)和ρ₀分别为有场和零场电阻率。该定律的核心物理图像是：磁阻大小取决于载流子在磁场中完成回旋轨道的次数与散射次数之比（即ωc τ，其中ωc为回旋频率，τ为弛豫时间）。在各向同性单带金属中，Kohler定律严格成立，已被广泛用于表征载流子迁移率、散射机制等基本参数。
然而，在新兴拓扑半金属（如Dirac/Weyl半金属）中，Kohler定律的违反成为热点现象，常被视为拓扑保护、奇异散射或相变（如金属-绝缘体转变）的证据。例如，在WTe₂、NbP等材料中观察到“turn-on”温度行为（低温下MR急剧上升），并伴随Kohler定律违反，引发激烈争论：是手征异常（chiral anomaly）导致的负纵向磁阻？还是多带补偿、费米面拓扑等经典机制？
Weyl半金属TaP作为首个实验确认的I型Weyl半金属（12对Weyl节点，W1电子袋低于费米面，W2空穴袋高于费米面），其载流子密度低、迁移率高，MR可达10⁵%量级，且同时报道遵守与违反Kohler定律的矛盾结果。如何统一解释Kohler定律在拓扑半金属中的遵守与违反，成为理解非常规磁阻起源的关键科学问题。
核心突破：提出扩展Kohler定律MR = f[H/(nT ρ₀)]
南京大学超导电子学研究所王永磊教授团队，首次系统揭示Kohler定律违反源于温度诱导的载流子密度变化，提出扩展Kohler定律：MR = f[H/(nT ρ₀)]，其中nT为温度依赖的热激发载流子密度因子（nT=1即经典Kohler定律）。
关键机制
1. 热激发载流子密度变化：在低密度半金属中，费米能级靠近导带底/价带顶，温度升高显著激发电子-空穴对，导致nT随T变化（TaP中nT从2 K的0.45升至300 K的1）。
2. nT与能带结构关联：nT ~ T²依赖源于Weyl节点位置与费米面相对距离，精确匹配ARPES与DFT计算（W1节点低于EF 46 meV，W2高于20 meV）。
3. 统一解释遵守/违反：
· 高密度金属（EF数eV）：nT≈1，遵守经典Kohler定律；
· 低密度I型Weyl半金属（如TaP）：nT显著变化，导致违反；
· II型Weyl半金属：更高载流子密度，nT变化小，遵守定律。
4. 解决长期争论：杯率超导体正常态MR ~ tan²θH（θH为Hall角）可由扩展定律在低迁移率极限自然推导。
5. 普适性验证：在超导体BaFe₂(As₁₋ₓPₓ)₂与半导体InSb中均完美适用，nT精确反映赝隙或带隙温度行为。
实验验证与极致性能
· TaP单晶：MR高达10⁵%（2 K, 9 T），经典Kohler定律严重违反，但扩展定律下所有温度曲线完美塌缩；
· nT提取：无需Hall测量，直接从MR缩放获得，与能带计算吻合；
· InSb半导体：指数型nT ~ T^{3/2} exp(-Eg/2kBT)，带隙与文献一致；
· BaFe₂(As₁₋ₓPₓ)₂：解决正常态MR缩放争论，nT揭示~50 K处反铁磁相变。
科学意义与应用前景
1. 根本澄清Kohler定律违反机制：热激发载流子密度变化而非新物理（如手征异常）是主要原因，避免过度解读。
2. 新探针电子结构：nT直接反映费米能级、色散关系、带隙、赝隙等关键参数。
3. 指导拓扑材料研究：解释I型/II型Weyl半金属磁阻差异，统一“turn-on”行为起源。
4. 超导体正常态谜团破解：结束杯率/铁基超导体MR ~ tan²θH长达30年争论。
5. 广阔应用：为高灵敏磁传感器、拓扑电子器件设计提供理论基础。
图文导读

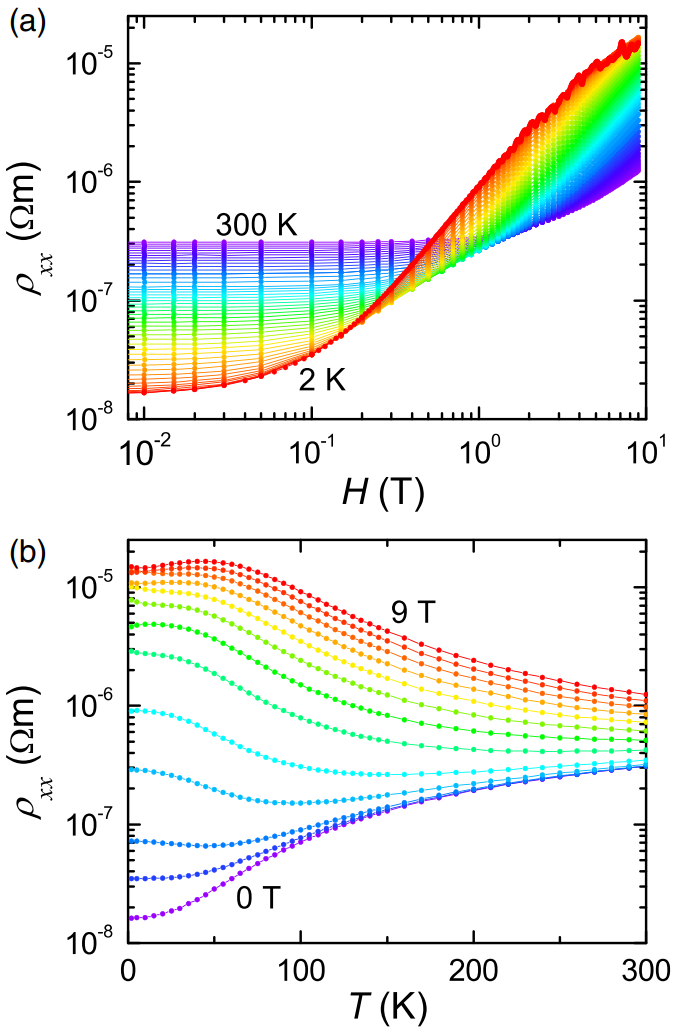

图1：TaP磁阻基本特性
(a) ρxx(H)曲线（2–300 K）。(b) ρxx(T)曲线，显示磁场诱导“turn-on”行为。

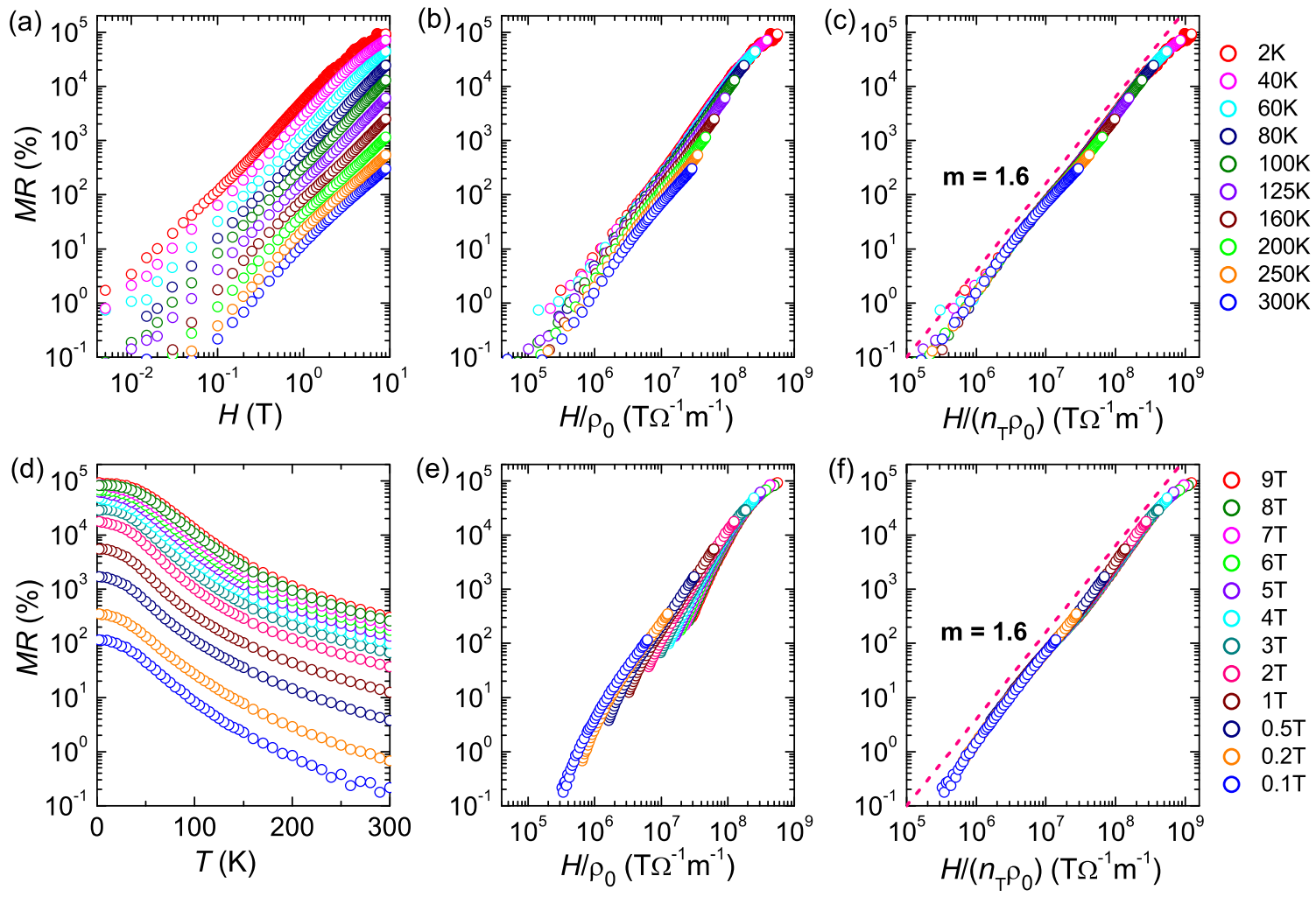

图2：扩展Kohler定律验证（TaP）
(a,d) MR(H)和MR(T)原始数据。(b,e) 经典Kohler定律违反。(c,f) 扩展定律下完美塌缩。

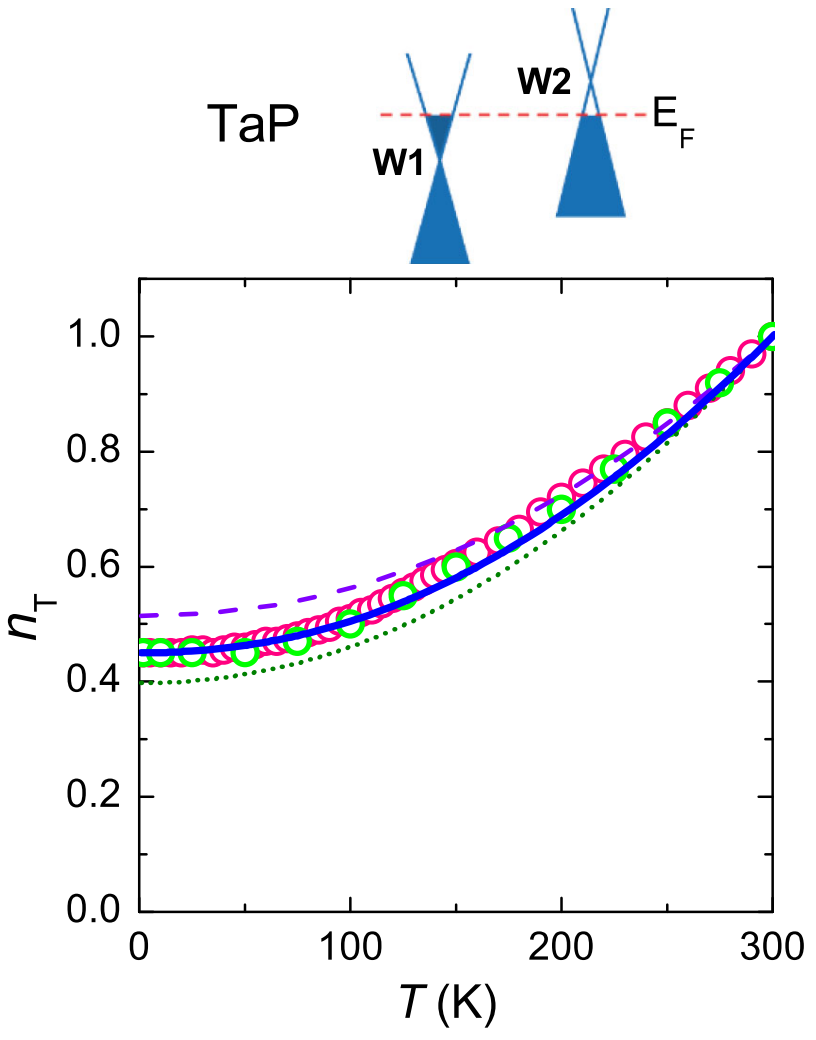

图3：nT温度依赖
TaP两个样品nT随T变化，与能带计算（不同Weyl节点能量）高度一致。

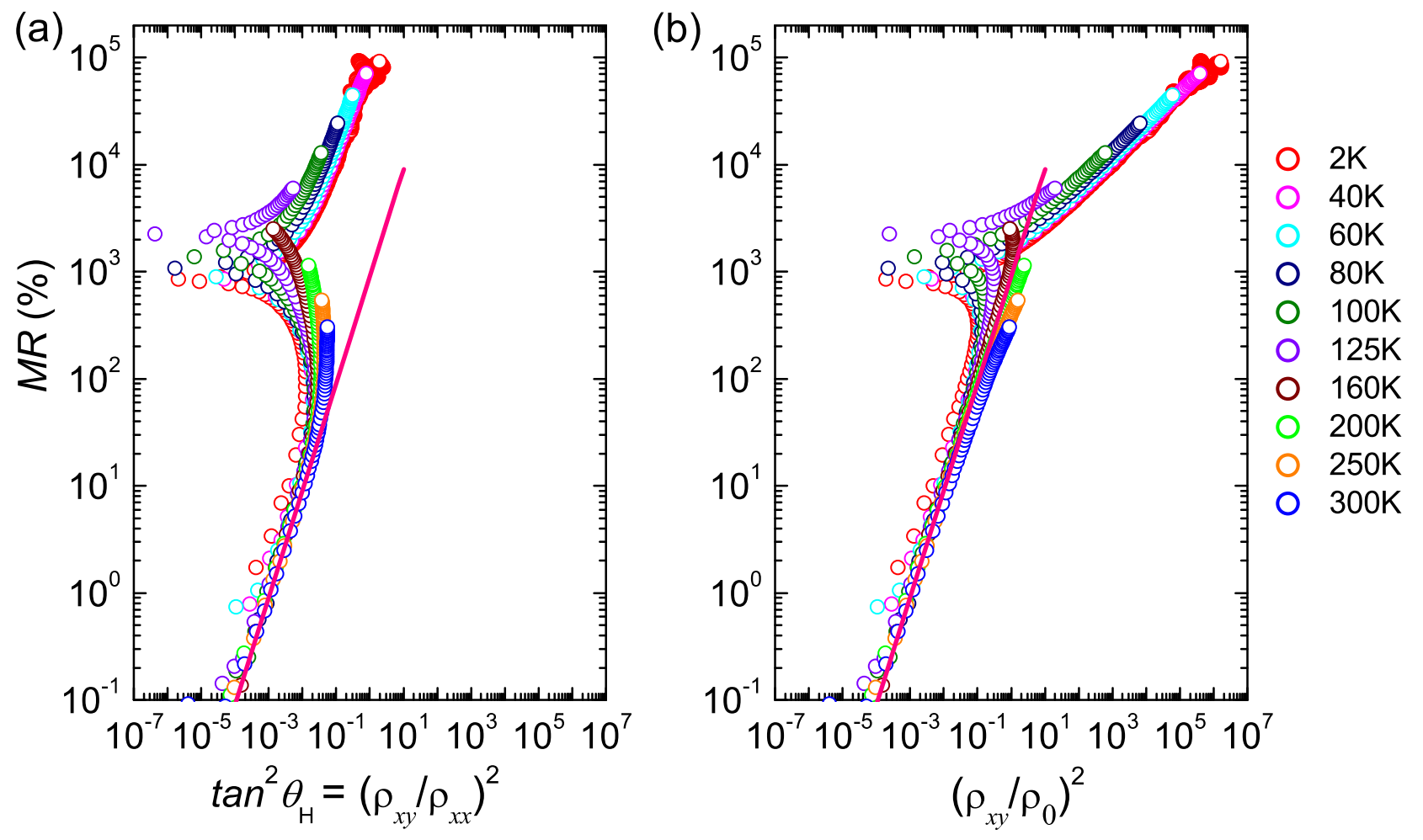

图4：替代缩放对比
MR ~ tan²θH在低场近似成立，但高场失效；扩展定律全场适用。

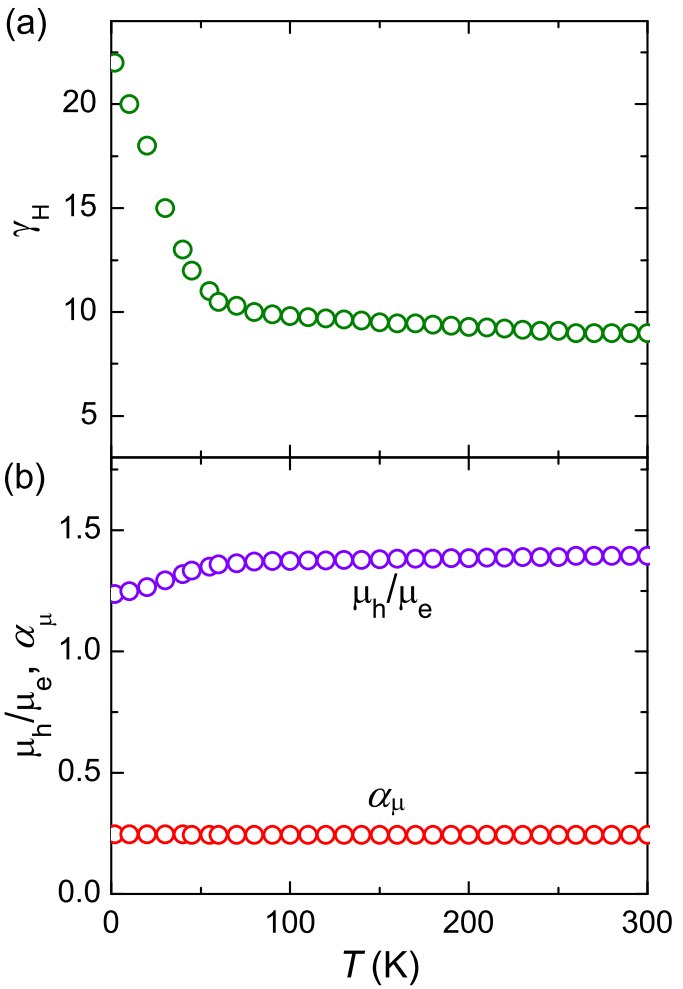

图5：γH与迁移率比
从低场MR ~ (ρxy/ρ₀)²提取，证实补偿系统特性。

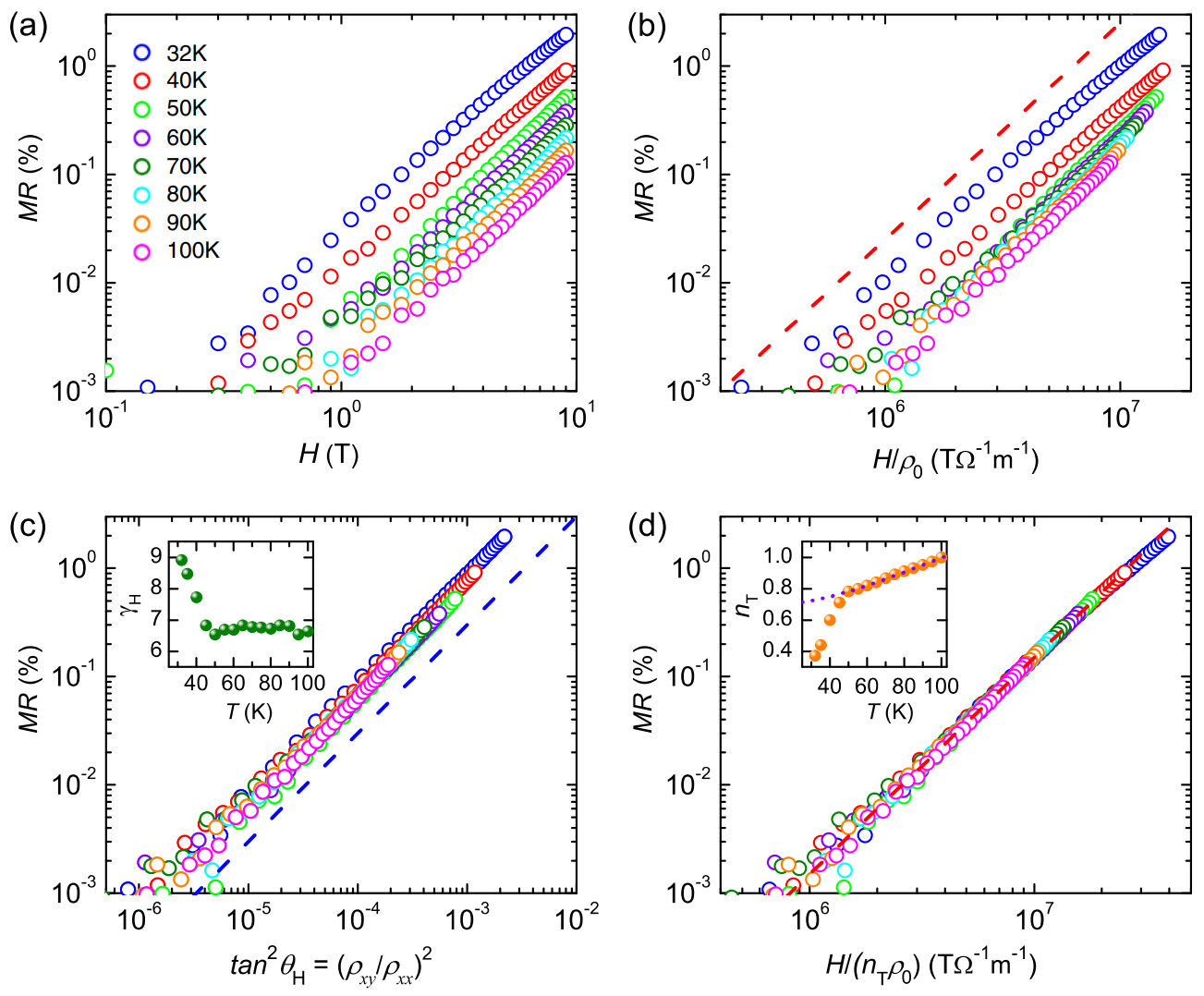

图6：BaFe₂(As₁₋ₓPₓ)₂超导体
扩展定律解决正常态MR缩放争论，nT揭示~50 K反铁磁相变。

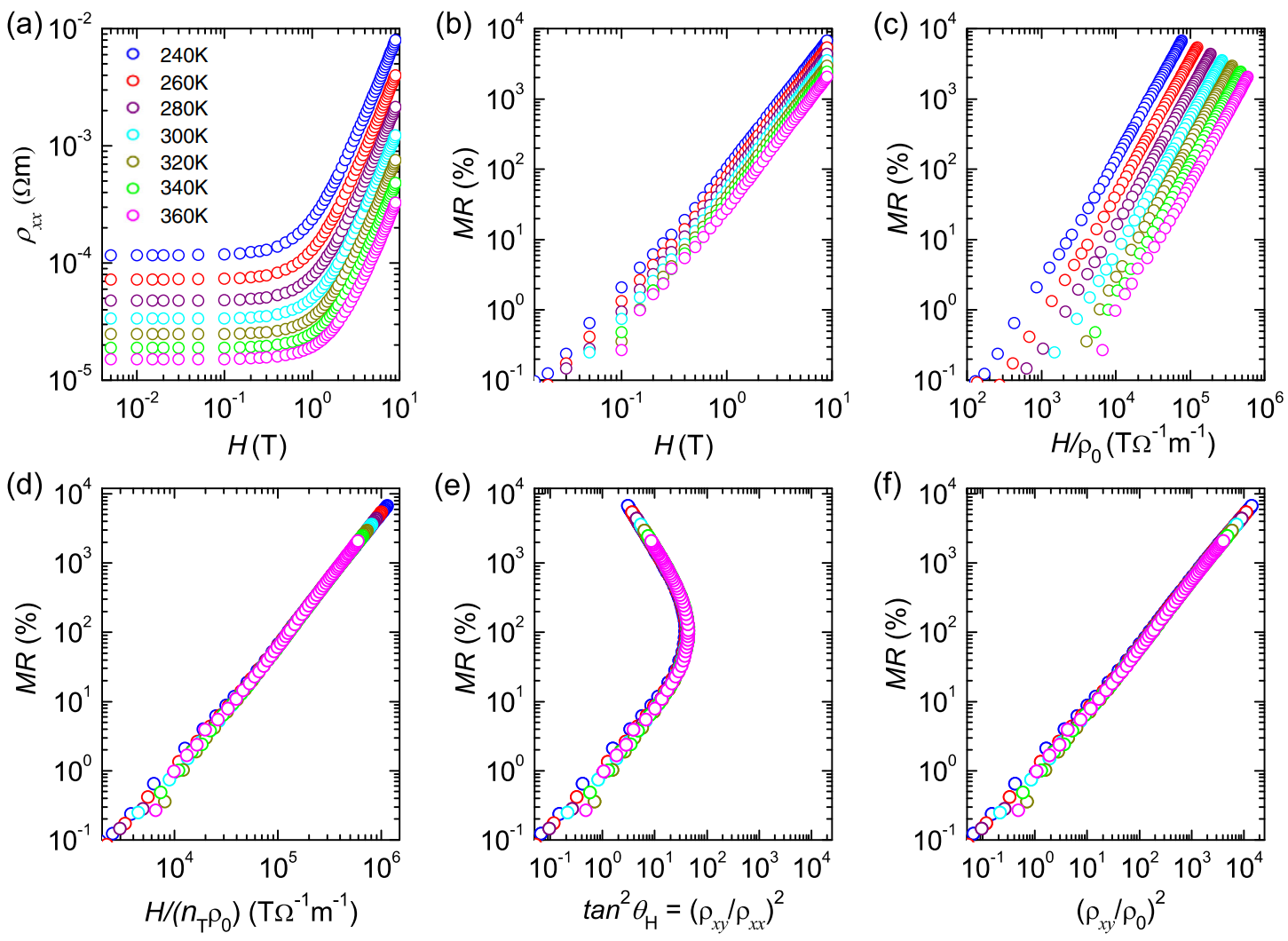

图7：InSb半导体
扩展定律验证，nT精确反映带隙温度依赖。
论文信息
成果以“Extended Kohler’s Rule of Magnetoresistance”为题，发表于量子材料顶级期刊《Physical Review X》
文献来源
Jing Xu, Fei Han, Ting-Ting Wang, Laxman R. Thoutam, Samuel E. Pate, Mingda Li*, Xufeng Zhang, Yong-Lei Wang*, Roxanna Fotovat, Ulrich Welp, Xiuquan Zhou, Wai-Kwong Kwok, Duck Young Chung, Mercouri G. Kanatzidis, Zhi-Li Xiao*. “Extended Kohler’s Rule of Magnetoresistance” Phys. Rev. X 11, 041029 (2021)
