研究背景与意义
太赫兹（THz）波因其在高分辨光谱、6G通信、量子级传感、物质强耦合等前沿领域的独特地位，被誉为“改变未来世界的十大技术”之首。然而，THz波长长（0.03–3 mm），传统光学腔（如FP腔、微环、 photonic crystal）在THz波段面临腔长过大、Q值低（<100）、带宽宽（>10 GHz）三大瓶颈，严重限制器件与THz波的强相互作用。
如何在THz波段实现超高Q、超窄带、易集成、可调谐的电磁约束腔体，成为太赫兹功能器件与强耦合物理的“卡脖子”难题。
核心突破：全球首例Tamm腔THz探测器
南京大学超导电子学研究所涂学凑教授级高工、康琳教授、吴培亨院士团队，首次提出混合Tamm腔THz探测器：将Nb₅N₆微测辐射热计嵌入由Si/空气DBR + 金属镜构成的混合Tamm腔，实现Q值1017（创THz探测器纪录）、带宽仅469 MHz（最窄带宽纪录）、电场增强57倍的超强THz-物质相互作用。
关键机制：
1. Si/空气DBR：超高折射率对比（3.42:1），仅3周期即形成0.5–0.8 THz宽禁带。
2. 混合Tamm腔：探测器衬底作为腔介质，厚度精确调控谐振频率（510 μm对应0.479 THz）。
3. 探测器芯片+DBR分离制备+光刻胶键合：完美兼容MEMS工艺，实现大阵列、低成本、易调谐。
4. 超窄带响应：非谐振频率响应几乎为0，天然高选择性滤波。
实验验证与极致性能
· Q值：1017（创直接探测型THz探测器世界纪录）；
· 带宽：469 MHz（最窄带宽纪录）；
· 电场增强：57倍（谐振时）；
· 可调谐：仅改变衬底厚度（510→420 μm），谐振频率蓝移，实现宽带可调（图5）；
· 阵列潜力：分离制备+键合组装，轻松扩展至百千像素级成像阵列。
科学意义与应用前景
1. 物理突破：首次在THz波段实验实现Tamm态，Q值比传统FP腔高2–3个数量级，为THz强耦合（真空Rabi劈裂、极化子）奠定实验平台。
2. 器件革命：
· 超窄带探测：单像素即高光谱分辨（<500 MHz），无需外置滤波器；
· 高灵敏成像：大阵列+超高Q，NEP望突破10⁻¹⁸ W/√Hz；
· THz激光：同结构可做增益介质，实现超窄线宽THz激光；
· 2D材料强耦合：完美平台研究THz与石墨烯、TMD、拓扑材料等的极化子、超辐射。
3. 工艺普适：全硅MEMS+键合组装，成本低、可规模化，兼容现有THz芯片产线。
图文导读

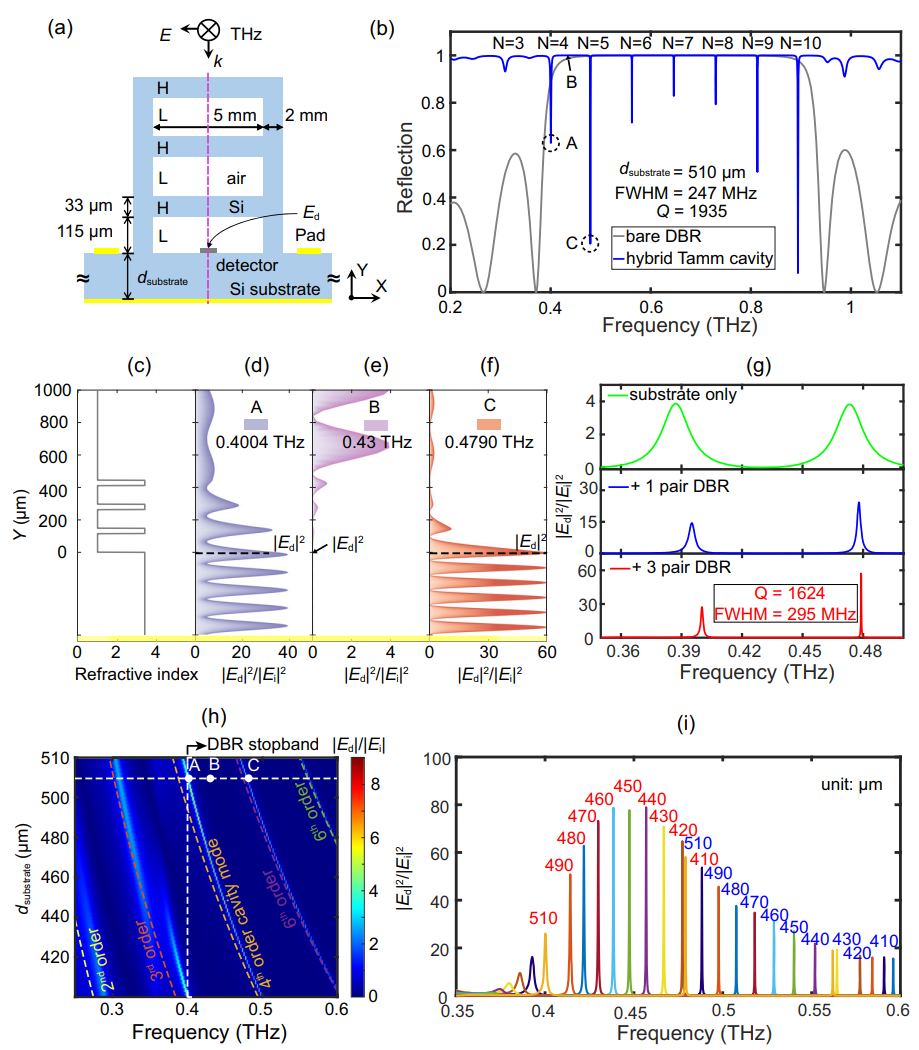

图1：混合Tamm腔结构与电磁特性
(a) 结构示意图：Nb₅N₆探测器嵌入Si/空气DBR与金属镜之间。(b) 三周期DBR禁带（灰）+混合Tamm腔多谐振模式（蓝）。(c) 折射率垂直分布。(d-f) 不同频率电场增强分布（C点0.479 THz增强57倍）。(g) DBR周期数对电场增强影响（3周期达57倍）。(h) 衬底厚度调控谐振模式（白线为Eq. 2预测）。(i) 不同衬底厚度谐振谱（蓝移+模式重叠）。

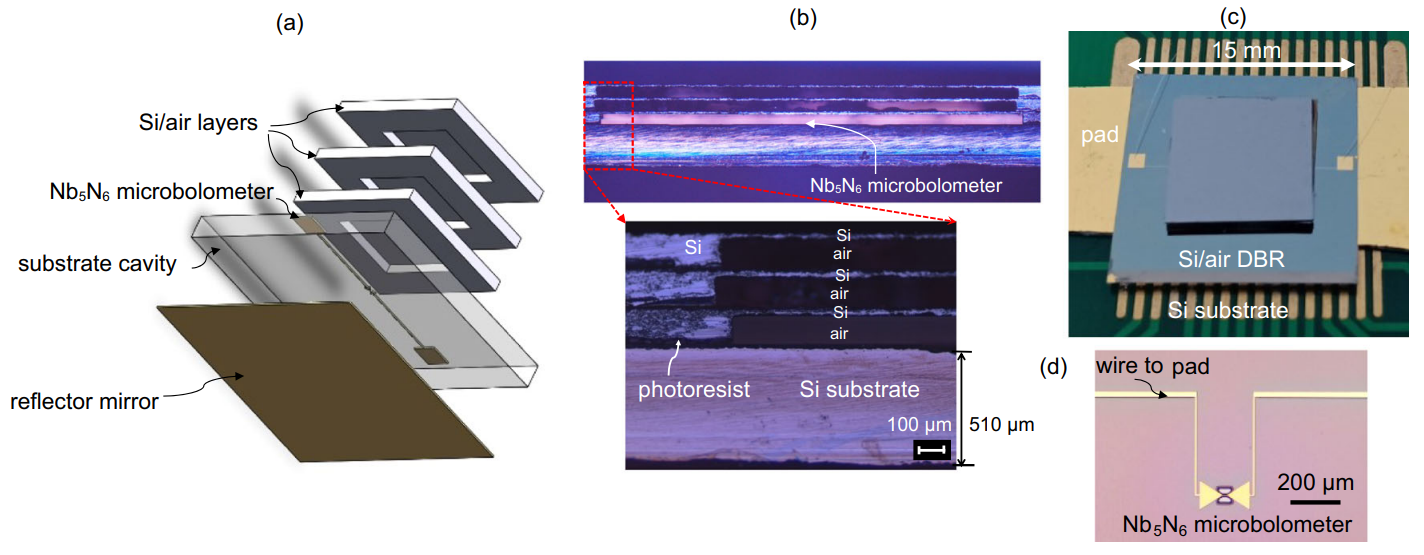

图2：实物照片
(a) 单周期Si/空气层+键合组装示意图。(b) 侧视照片（光刻胶键合）。(c) 封装后PCB实物。(d) Nb₅N₆微桥探测器。

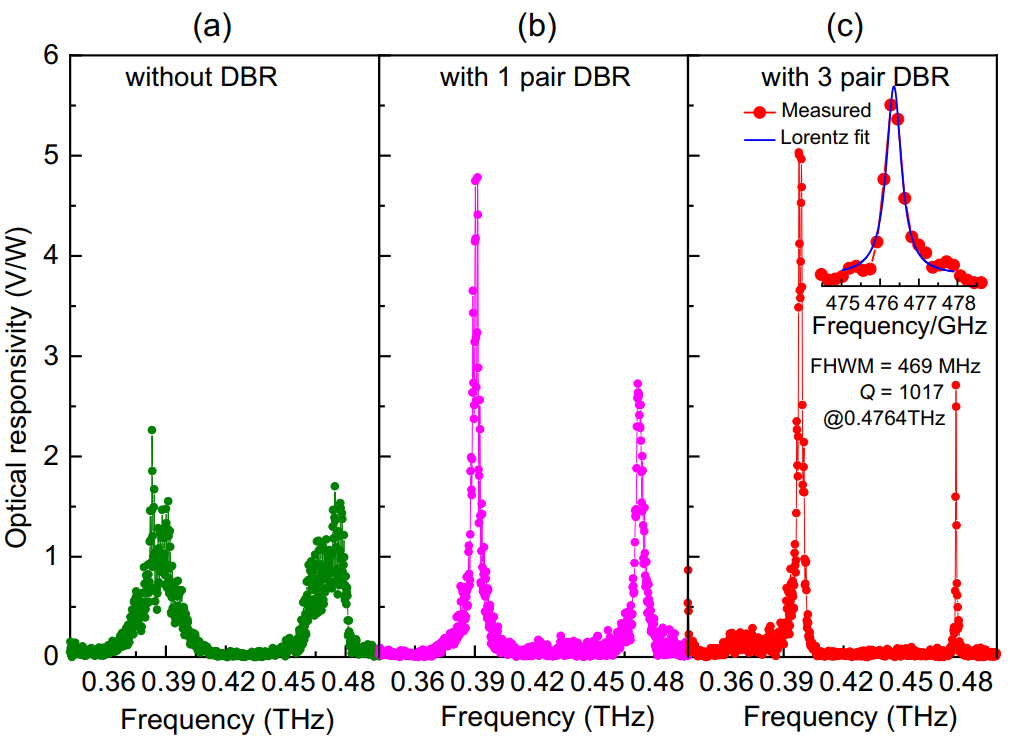

图3：光电压响应率对比
(a) 无DBR（Q=23，带宽20.6 GHz）。(b) 单周期DBR（Q=121，带宽3.9 GHz）。(c) 三周期DBR（Q=1017，带宽469 MHz，创纪录）。

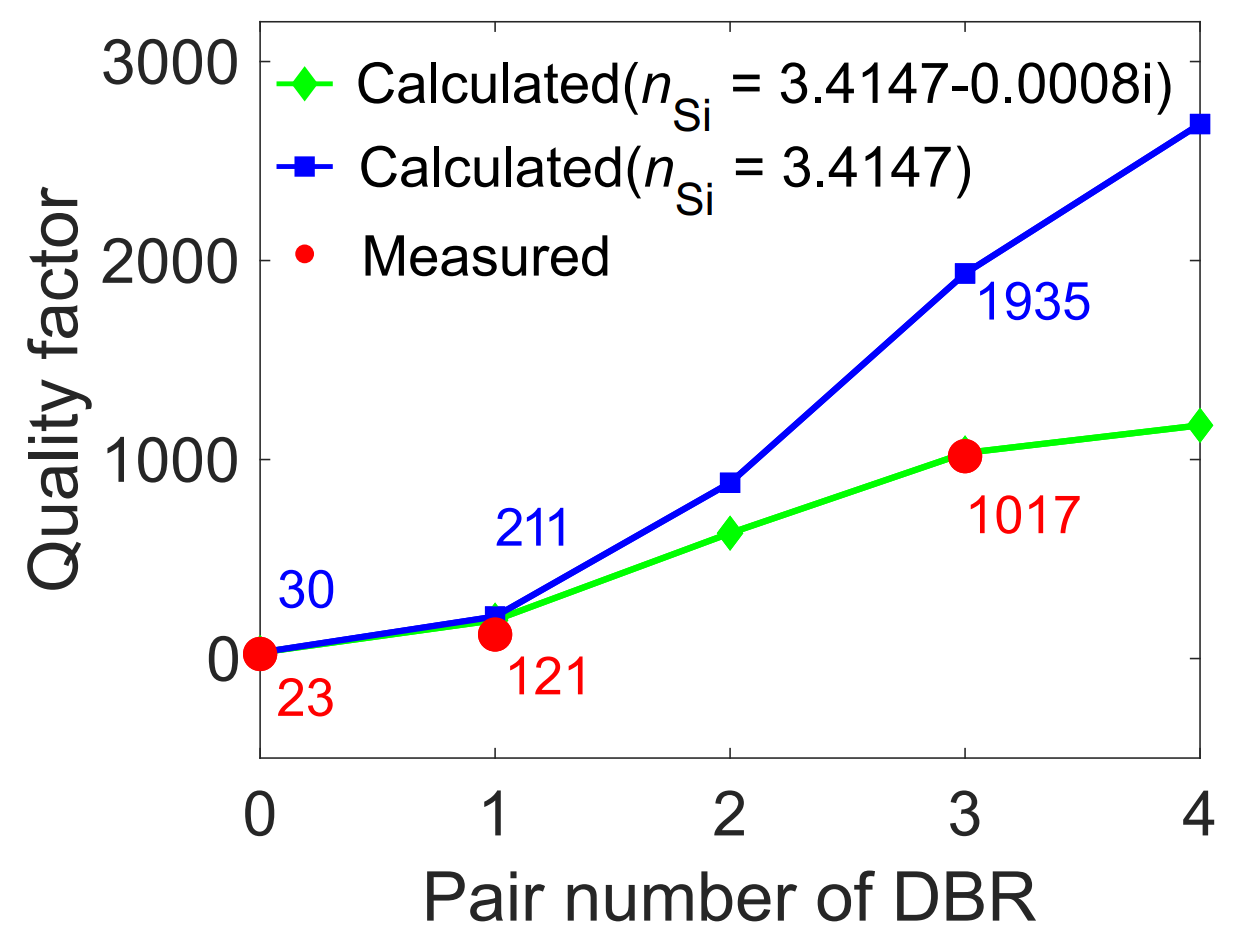

图4：Q值实测vs理论
三周期理论Q=1935，实测1017（损耗导致），仍远超传统THz腔。

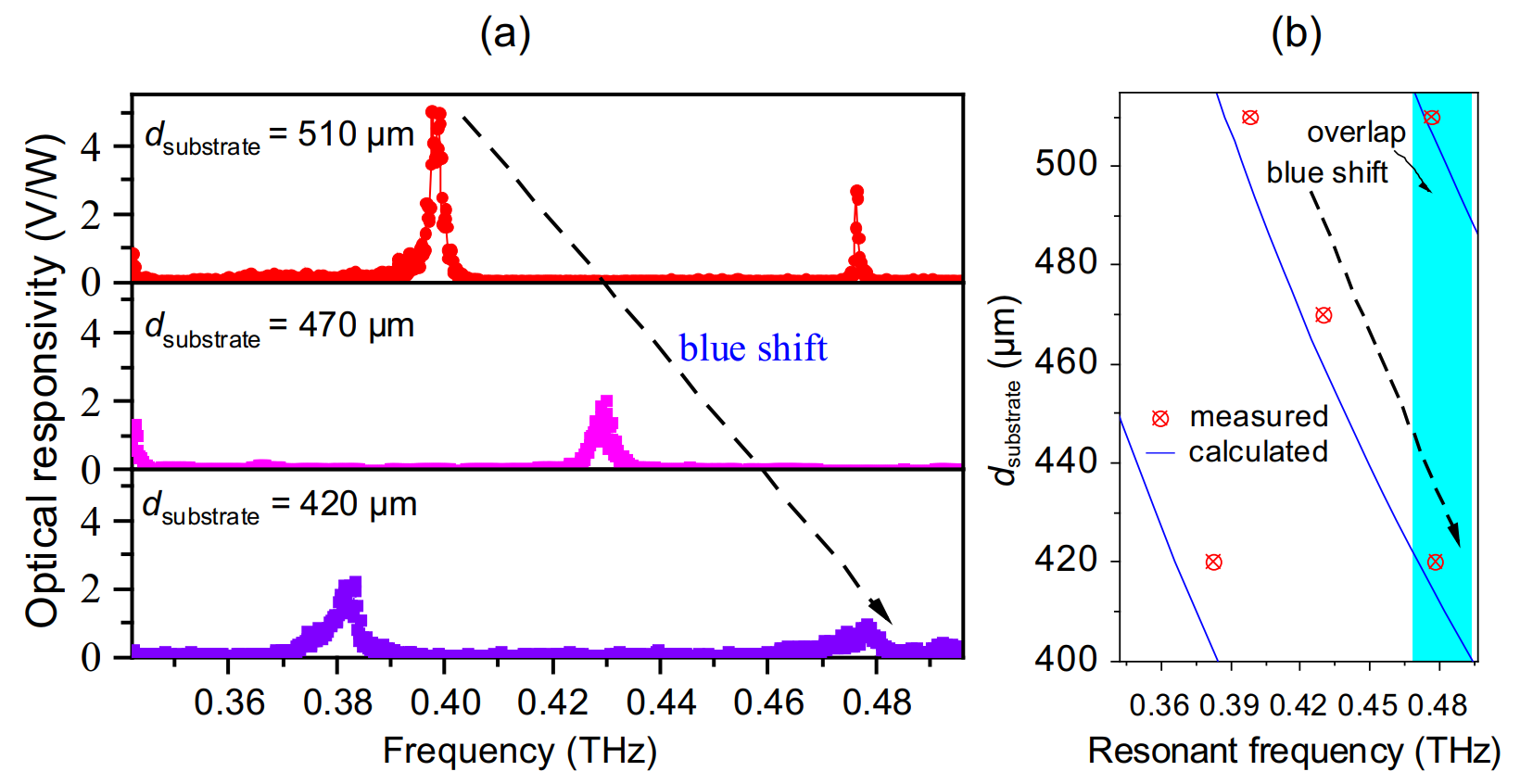

图5：可调谐性
衬底从510→470→420 μm，谐振蓝移，模式重叠，完全符合理论预测。
论文信息
成果以“Tamm-cavity terahertz detector”为题，发表于综合性顶级期刊《Nature Communications》（影响因子16.6）
文献来源
Xuecou Tu*, Yichen Zhang, Shuyu Zhou, Wenjing Tang, Xu Yan, Yunjie Rui, Wohu Wang, Bingnan Yan, Chen Zhang, Ziyao Ye, Hongkai Shi, Runfeng Su, Chao Wan, Daxing Dong, Ruiying Xu, Qing-Yuan Zhao, La-Bao Zhang, Xiao-Qing Jia, Huabing Wang, Lin Kang*, Jian Chen & Peiheng Wu*. “Tamm-cavity terahertz detector” Nat. Commun. 2024, 15, 5542
