研究背景与意义
钾离子混合电容器（KICs）因钾资源丰富（地壳丰度是锂的1000倍）、标准电极电位接近锂（−2.93 V vs SHE）、兼具电池级能量密度与电容器级功率密度，成为电网级储能最被看好的“后锂”方案。然而，K⁺半径大（1.38 Å vs Li⁺ 0.76 Å），导致传统电极材料动力学迟缓+循环中结构粉化，现有KICs能量密度普遍<120 Wh kg⁻¹、循环寿命<5000次，远不能满足实际需求。
如何开发兼具高容量、超快倍率与万次级寿命的钾离子负极，成为KICs实用化的核心瓶颈。
核心突破：界面工程VO₂–V₂O₅超小纳米异质结@3D氮掺杂碳网络
南京大学超导电子学研究所王昊助理教授团队与爱尔兰都柏林三一学院Valeria Nicolosi教授合作，首次提出自模板-界面工程策略，成功构筑～5 nm VO₂–V₂O₅异质结锚定于3D氮掺杂碳网络（VO₂–V₂O₅/NC），实现钾离子储能的高能量密度+超长寿命协同突破。
关键机制：
1. 超小异质结（～5 nm）：极大缩短离子/电子传输路径，暴露海量活性位点。
2. VO₂/V₂O₅界面内建电场：功函数差诱导电荷重分布，加速界面电荷转移，缓冲K⁺嵌入体积膨胀。
3. 3D氮掺杂碳网络：高导电+多孔结构，抑制纳米晶团聚，提供快速离子通道。
4. 电容主导储能：79.4%@2 mV s⁻¹电容贡献，实现超快动力学与超长循环。
实验验证与极致性能
半电池：
0.1 A g⁻¹容量501 mAh g⁻¹（200次）。
10 A g⁻¹仍保留108 mAh g⁻¹（100倍率）。
1 A g⁻¹下1600次循环容量252 mAh g⁻¹（100%库仑效率）。
全器件（VO₂–V₂O₅/NC ∥ AC）：
电压窗口4.0 V。
能量密度154 Wh kg⁻¹（100 W kg⁻¹）。
功率密度10000 W kg⁻¹（仍22 Wh kg⁻¹）。
10000次循环容量保持72.1%（业内顶尖）。
科学意义与应用前景
1. 机制突破：首次揭示VO₂/V₂O₅界面内建电场在钾离子储能中的应力缓冲+动力学加速协同作用。
2. 性能指标领先：能量/功率密度+循环寿命全面超越已报道KICs。
3. 普适策略：自模板-界面工程可推广至V/Fe/Mn等多价氧化物体系。
4. 应用潜力巨大：
电网储能：高能量+万次寿命完美匹配可再生能源波动。
快充领域：10 A g⁻¹仍高容量，助力电动汽车/无人机。
柔性器件：3D碳网络兼容柔性衬底。
图文导读
图1：VO₂–V₂O₅/NC结构表征

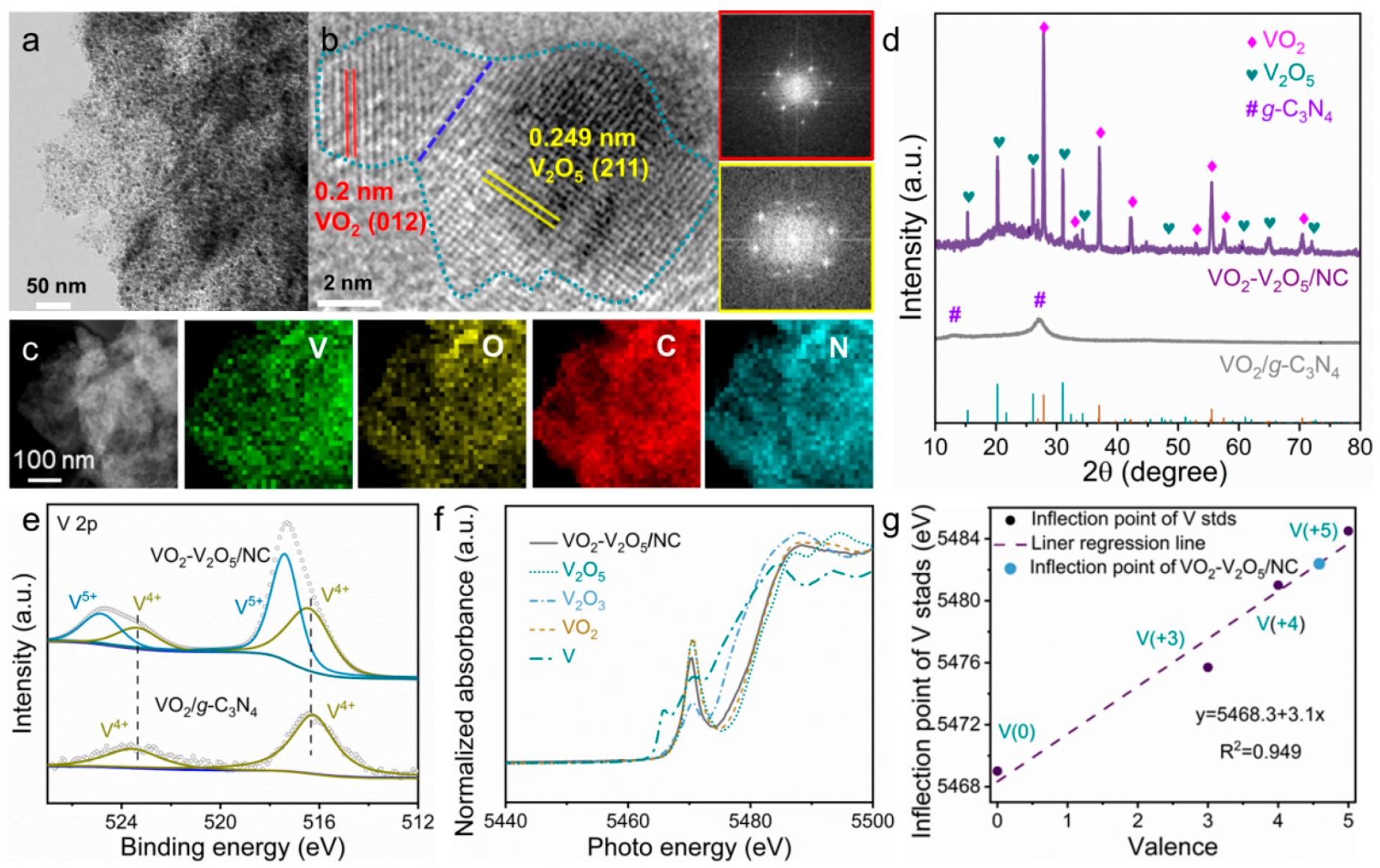

(a) TEM：～5 nm异质结均匀锚定于3D碳网络。(b) HRTEM：VO₂(012)/V₂O₅(211)界面清晰。(c) HAADF-STEM+元素映射：V/O/N/C均匀分布。(d) XRD：VO₂+V₂O₅双相共存。(e) V 2p XPS：V⁴⁺/V⁵⁺共存。(f) V K边XANES：平均价态4.58（42% VO₂+58% V₂O₅）。
图2：钾离子半电池性能

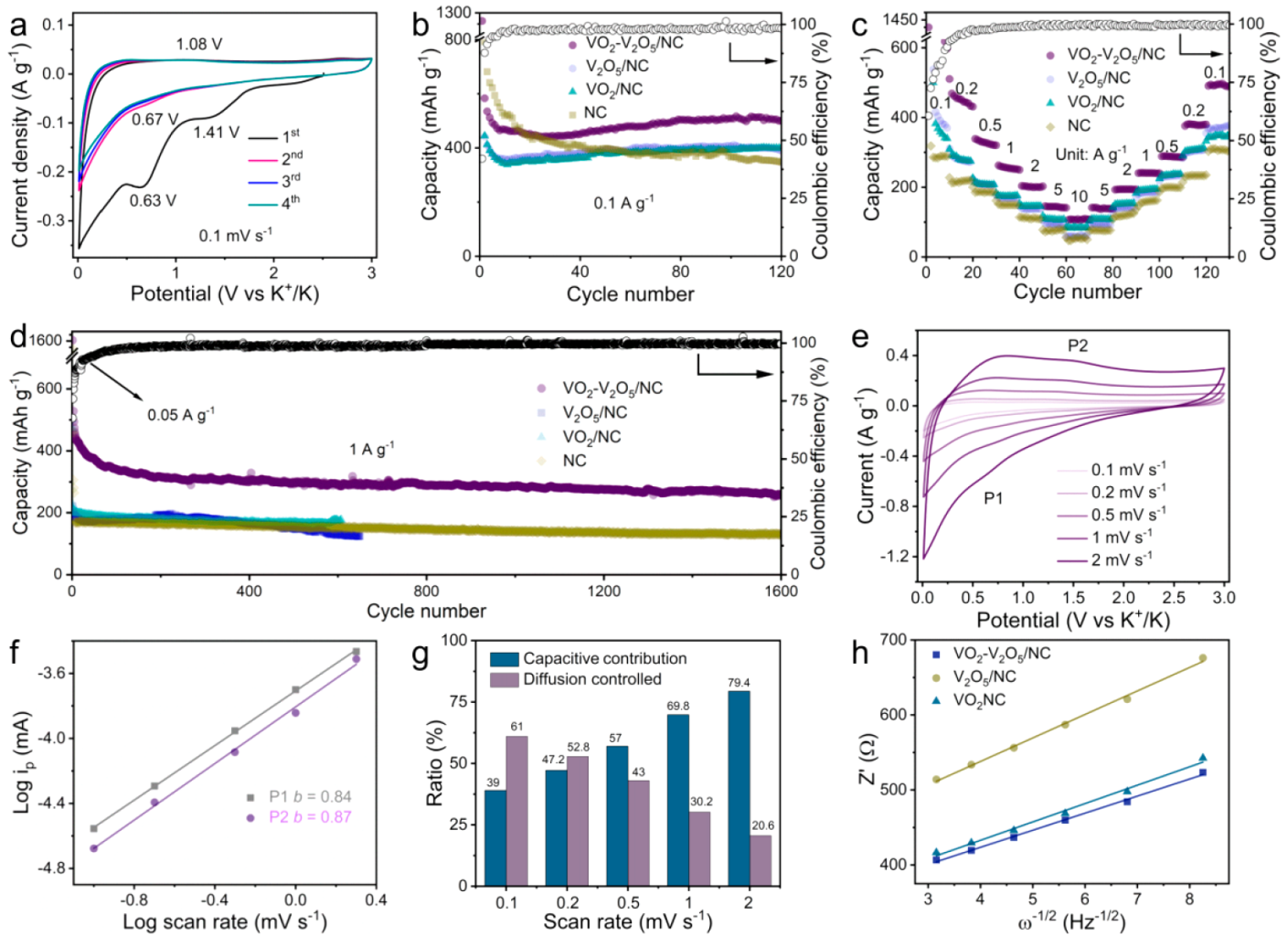

(a) CV：明显氧化还原峰。(b) 0.1 A g⁻¹循环：501 mAh g⁻¹（200次）。(c) 倍率：10 A g⁻¹仍108 mAh g⁻¹。(d) 1 A g⁻¹长循环：1600次后252 mAh g⁻¹。(e) 不同扫速CV。(f) b值0.84–0.87（电容主导）。(g) 电容贡献随扫速升高至79.4%。(h) Warburg系数最小（最快扩散）。
图3：储钾机制

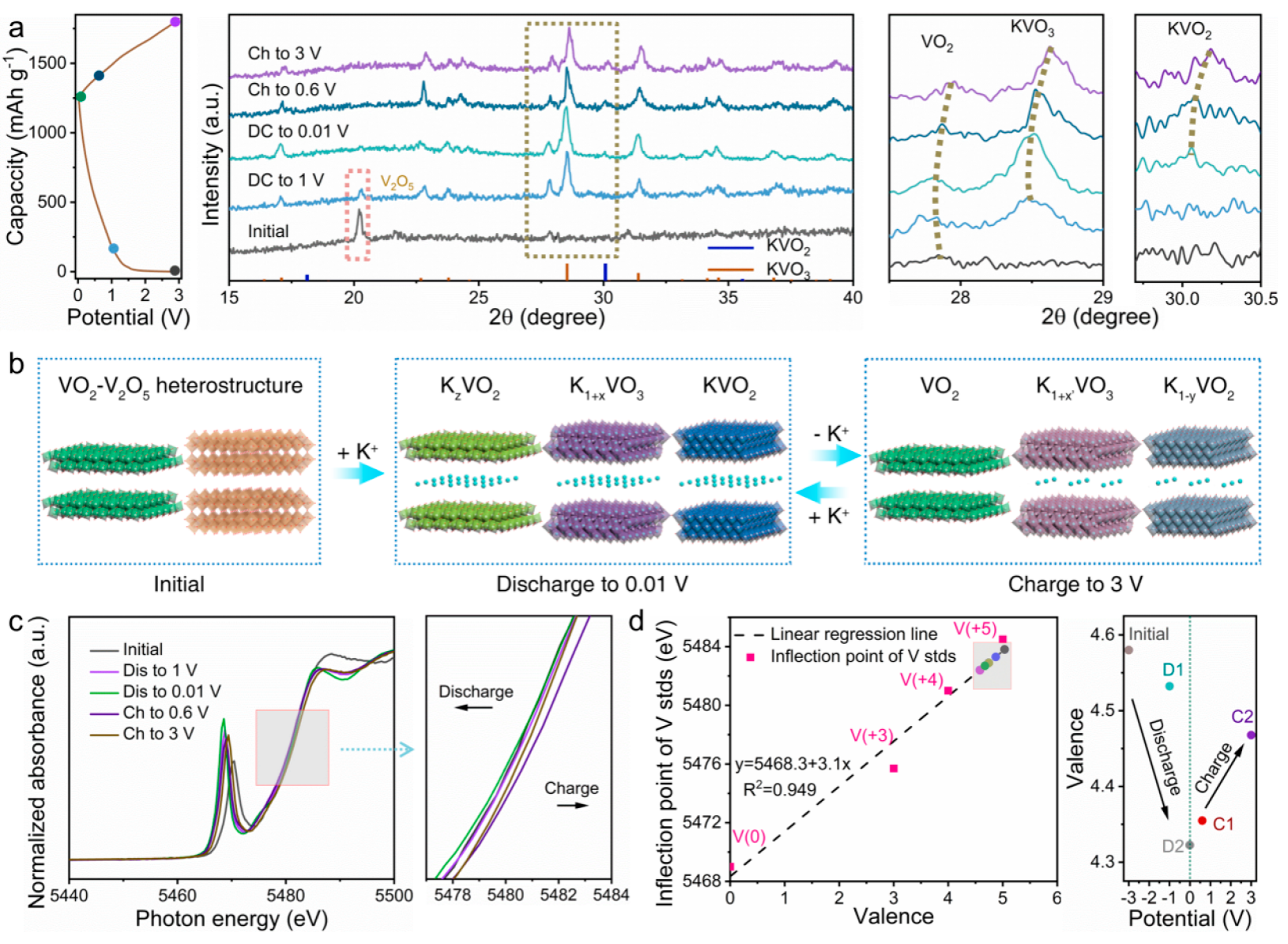

(a) 首圈GCD+原位XRD。(b) 储钾路径：VO₂–V₂O₅/NC抑制V₂O₅再生，减少相变损耗。(c) V K边XANES随充放电价态可逆变化。(d) 价态定量：放电降至～4.1，充电回升但低于初始（界面稳定效应）。
图4：全器件性能

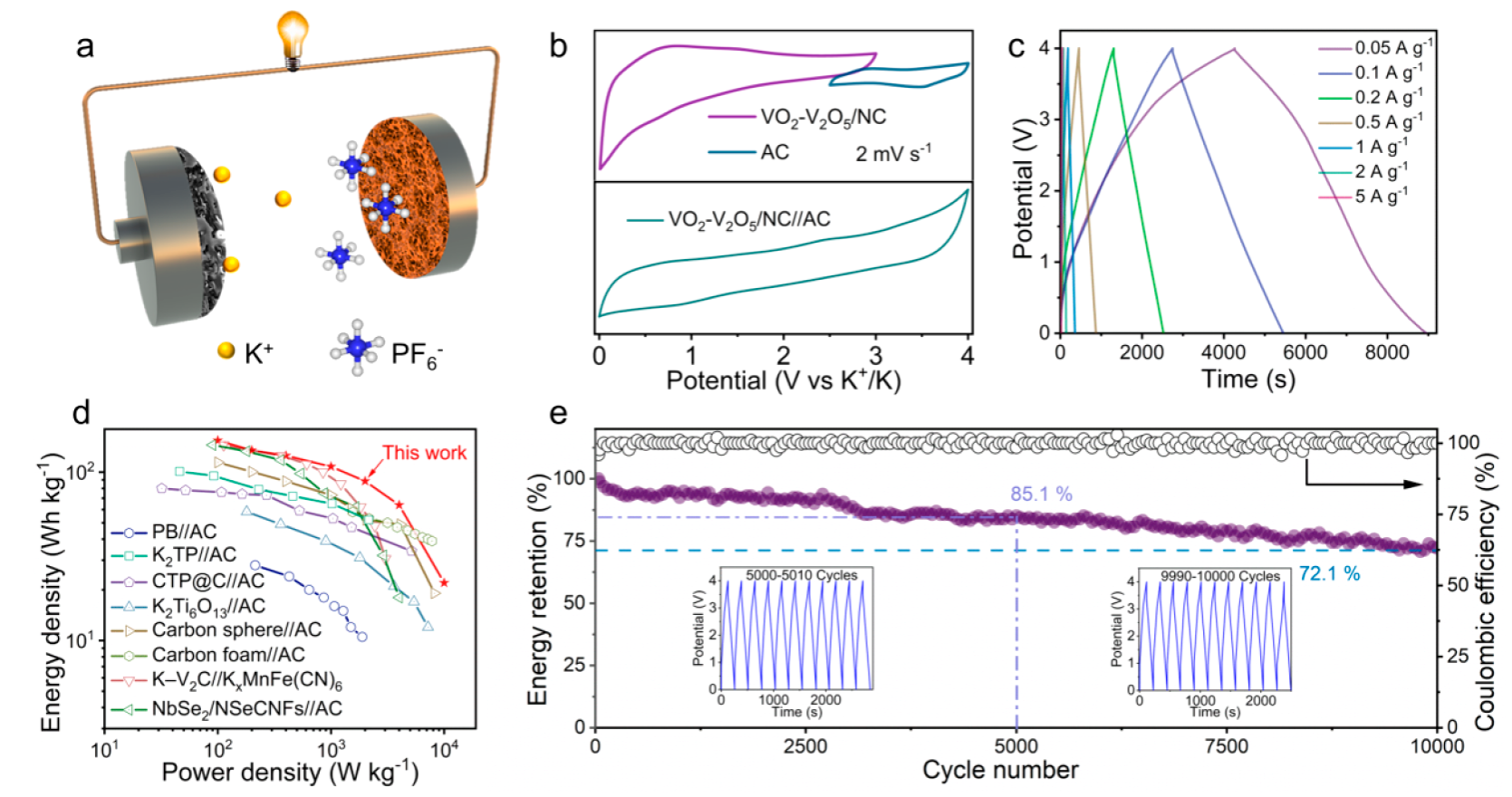

(a) KICs结构示意图。(b) 半电池与全器件CV对比（4 V窗口）。(c) 不同电流密度GCD。(d) Ragone图：154 Wh kg⁻¹@100 W kg⁻¹，10000 W kg⁻¹仍22 Wh kg⁻¹，超越多数KICs。(e) 1 A g⁻¹下10000次循环容量保持72.1%。
论文信息
成果以“Interfacial Engineered Vanadium Oxide Nanoheterostructures Synchronizing High-Energy and Long-Term Potassium-Ion Storage”为题，发表于纳米领域顶级期刊《ACS Nano》（影响因子17.1）
文献来源
Xiaoxiao Kuai, Ke Li, Jianmei Chen, Hao Wang*, Junyi Yao, Chao-Lung Chiang, Tingting Liu, Hanzhang Ye, Jianqing Zhao, Yan-Gu Lin, Labao Zhang, Valeria Nicolosi*, Lijun Ga*. “Interfacial Engineered Vanadium Oxide Nanoheterostructures Synchronizing High-Energy and Long-Term Potassium-Ion Storage” ACS Nano 2022, 16, 1048–1058
