工作台
推荐
团队人员 文章列表 研究方向 最新成果 学术讲座 毕业集锦 日常活动
3D-MXene电极在锂/钠/钾/镁/锌/铝离子电池中的研究进展
发布时间: 2023-03-01点击次数: 17

研究背景与意义

随着全球能源需求的爆炸式增长,可再生能源如太阳能、风能和地热能的利用日益重要,但其间歇性要求高效的电网级电化学储能系统。传统锂离子电池(LIBs)虽主导市场,但受限于锂资源稀缺(地壳丰度仅20 ppm)和安全隐患,无法满足大规模应用。后锂离子电池(beyond LIBs)如钠离子电池(SIBs)、钾离子电池(KIBs)、镁离子电池(MIBs)、锌离子电池(ZIBs)和铝离子电池(AIBs)因资源丰富(Na 23600 ppm、K 20900 ppm、Mg 23300 ppm、Zn 70 ppm、Al 82300 ppm)、成本低、多价离子提供更高体积容量(如MIBs理论体积容量3833 mAh cm⁻³)而备受关注。然而,多价离子半径大(如Na⁺ 1.02 Å vs Li⁺ 0.76 Å),导致宿主材料体积膨胀、离子动力学迟滞和容量衰减。

二维MXene(通式M{n+1}XnTx,M为过渡金属,X为C/N,Tx为-O、-F、-OH等官能团)因高导电性(>10000 S cm⁻¹)、亲水性和可调层间距,成为后LIBs电极的理想候选。但2D MXene易通过范德华力重叠,导致活性位点减少、离子传输受阻。3D MXene结构通过增大比表面积、增加孔隙率、缩短离子扩散路径,显著提升性能,已成为提升后LIBs容量、倍率和循环稳定性的关键策略。

如何设计高效、稳定、可扩展的3D MXene电极,实现后LIBs的高容量和高倍率,成为电化学储能领域的热点挑战

核心突破:多种合成策略与复合优化提升3D MXene电极性能

南京大学超导电子学研究所王昊助理教授等系统综述了3D MXene电极在后LIBs中的最新进展,强调组装法、模板法、3D打印、电纺、气凝胶等合成策略,以及与过渡金属氧化物/硫化物复合的优化路径。

关键创新点

1. 合成多样化:从自组装(金属离子/有机分子交联)到模板(PMMA/PS球、泡沫)再到3D打印(墨水流变调控),实现可控孔隙、机械稳定和高负载的3D结构(图1-9)。

2. 复合协同:MXene高导电框架+活性相(如MnO₂、MoS₂、FeS₂)缓冲体积膨胀、提升活性位点,实现高容量(>500 mAh g⁻¹)和长循环(>2000次)。

3. 多价离子适应:官能团调控降低扩散势垒(如-O端基结合能4.69 eV),3D孔隙加速离子传输,适用于Na⁺/K⁺/Mg²⁺/Zn²⁺/Al³⁺存储。

实验验证与极致性能

1. SIBs:Nb₂CTx@MoS₂@C 3D复合在0.1 A g⁻¹下容量530 mAh g⁻¹,2 A g⁻¹下2000次循环后仍403 mAh g⁻¹(图10)。

2. KIBs:(CoS NP@NHC)@MXene气凝胶在2 A g⁻¹下500次循环容量210 mAh g⁻¹(图12)。

3. MIBs:BC/Ti₃C₂自由站立膜在20 mA g⁻¹下100次循环容量212 mAh g⁻¹(图13)。

4. ZIBs:3D Ti₃C₂Tx@MnO₂微花在0.1 A g⁻¹下容量301.2 mAh g⁻¹,20 A g⁻¹下2600次循环244.5 mAh g⁻¹(图14)。

5. AIBs:D-Ti₃C₂Tx@S@TiO₂在100 mA g⁻¹下120次循环容量151.3 mAh g⁻¹(图16)。

这些性能远超2D MXene,验证3D结构在抑制重叠、提升活性上的优越性。

科学意义与应用前景

1. 机制深化:揭示3D MXene在多价离子存储中的协同效应(导电框架+活性位点+孔隙传输),为优化电极设计提供理论指导。

2. 性能飞跃:3D结构比表面积提升5-22倍,容量/倍率/循环稳定性全面超越2D MXene,推动后LIBs商业化。

3. 应用潜力巨大

  • 电网储能:高容量、低成本SIBs/KIBs替代LIBs,实现大规模可再生能源整合。

  • 便携设备:高体积容量MIBs/ZIBs用于穿戴/物联网,安全无枝晶。

  • 电动汽车:AIBs高安全、低成本,解决资源瓶颈。

  • 跨领域扩展:3D MXene可用于燃料电池、电催化、传感器,实现多功能集成。

图文导读

图1:3D MXene合成示意图

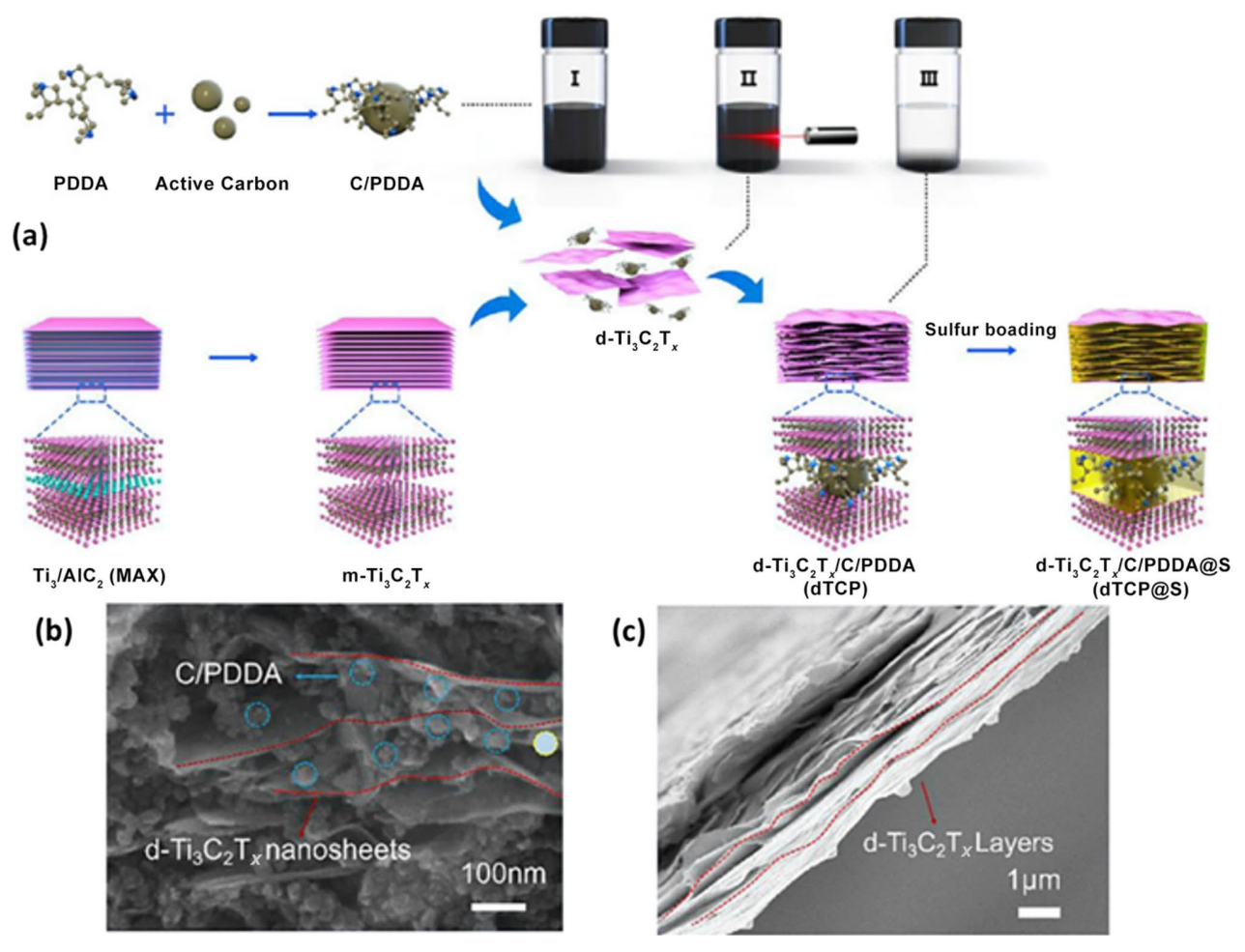

(a) C/PDDA纳米粒子、m-Ti₃C₂Tx/d-Ti₃C₂Tx纳米片与dTCP@S复合的合成过程。(b) d-Ti₃C₂Tx SEM图像。(c) dTCP横截面SEM图像。该图展示了自组装法构建3D MXene的典型流程,突出纳米粒子防止重叠的作用,提升SIBs容量至1016.8 mAh g⁻¹。

图2:金属离子诱导MXene组装

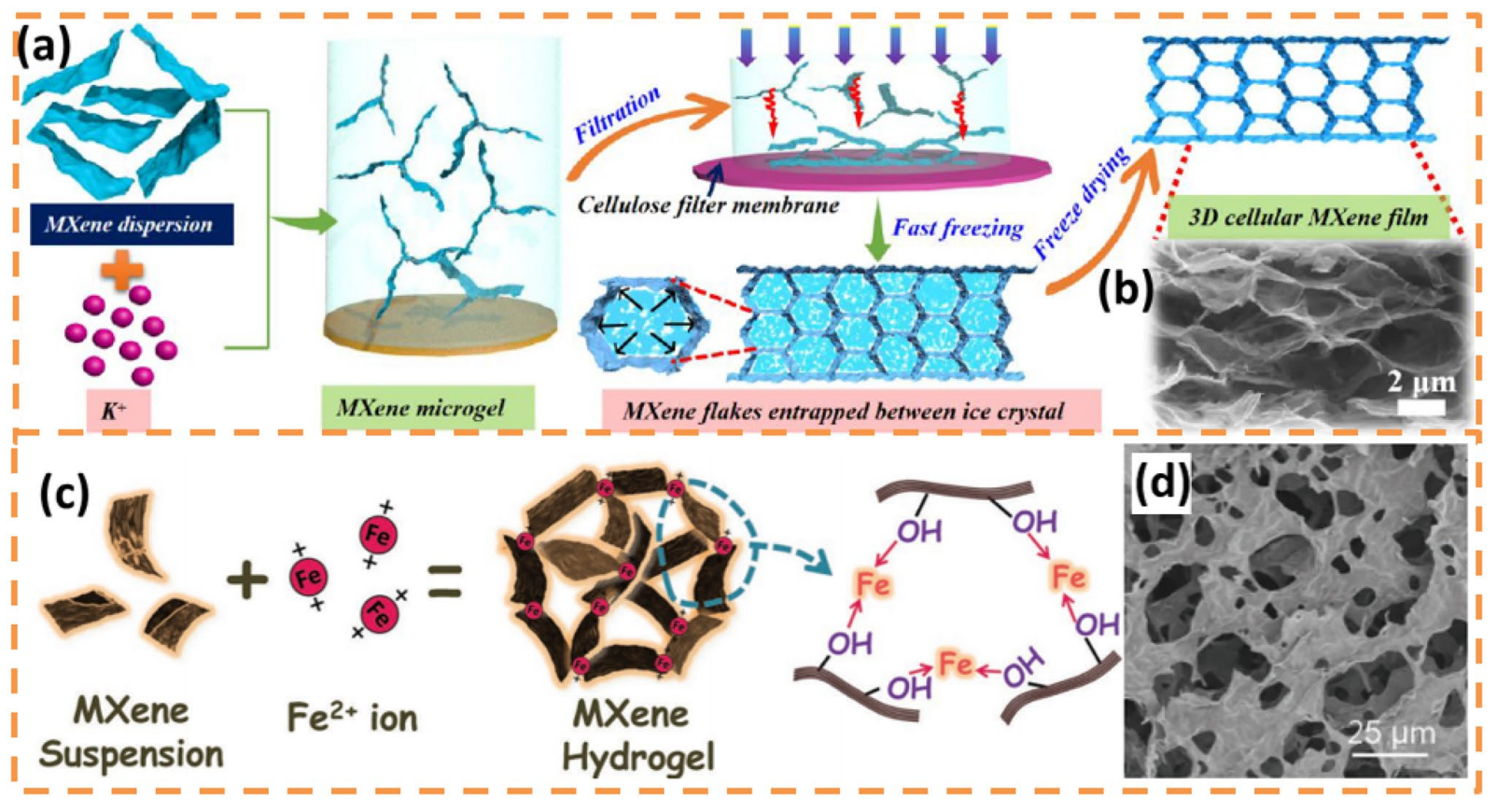

(a) 3D蜂窝状MXene膜合成示意图。(b) 3D MXene膜SEM图像。(c) 金属离子诱导MXene纳米片相互作用示意图。(d) MXene单块SEM图像。该图阐明金属离子(如Fe²⁺)如何克服静电排斥,形成3D水凝胶框架,用于高容量(230 F g⁻¹)超级电容器。

图3:模板法合成3D MXene

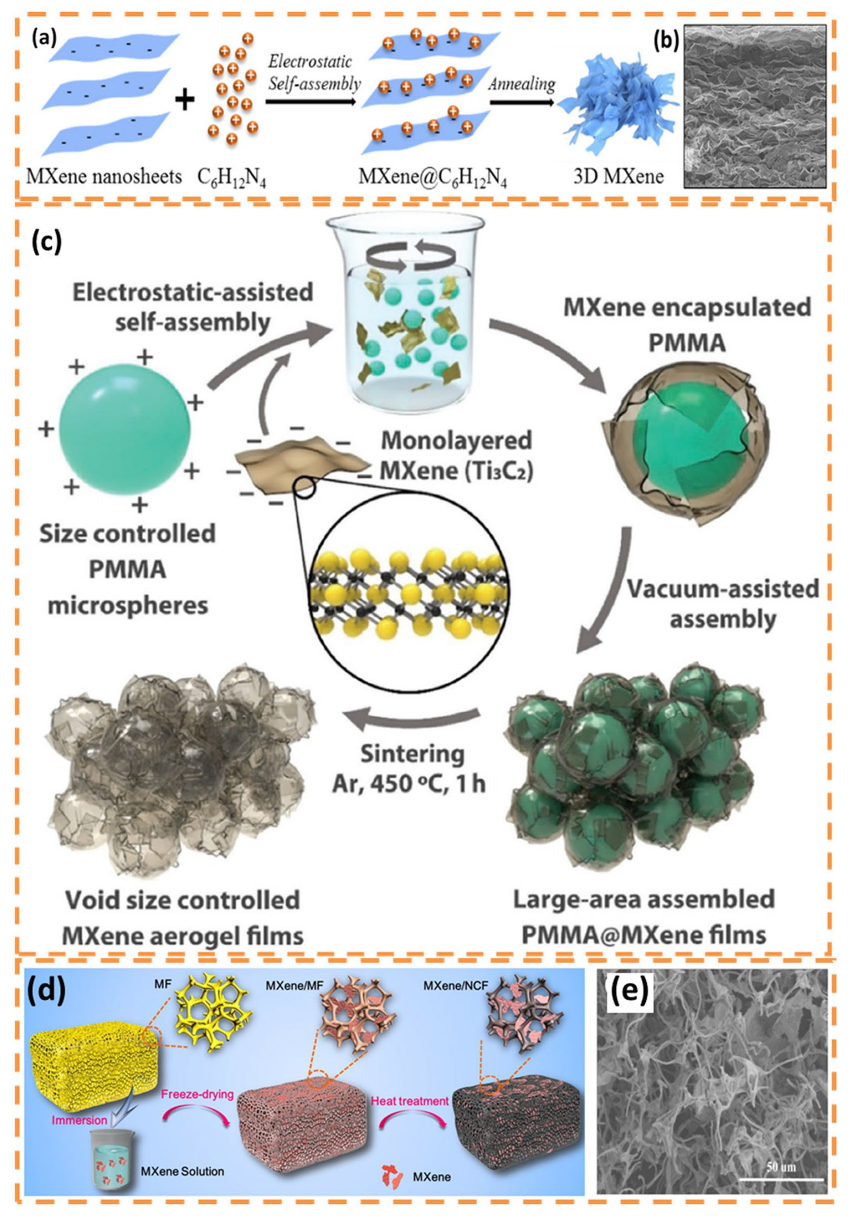

(a) 3D CPMX合成示意图。(b) 3D CPMX SEM图像。(c) 模板法制备3D多孔Ti₃C₂Tx结构示意图。(d,e) 3D MXene/NCF复合合成过程与SEM图像。该图展示模板(如PS球、ZIF-67)如何调控孔隙,实现高容量(9.74 mAh cm⁻²)Li-S电池。

图4:3D MXene-MF支架合成

(a) 3D MXene-MF支架合成示意图。(b) MXene-MF SEM图像。(c) MTMS-M/FG合成示意图。(d) 织物网格SEM图像。(e) MXene/织物网格复合SEM图像。该图突出泡沫模板(如MF)在构建3D MXene用于EMI屏蔽(57.8–90.2 dB)和疏水性(CA 132°–138°)的应用。

图5:3D MXene打印架构

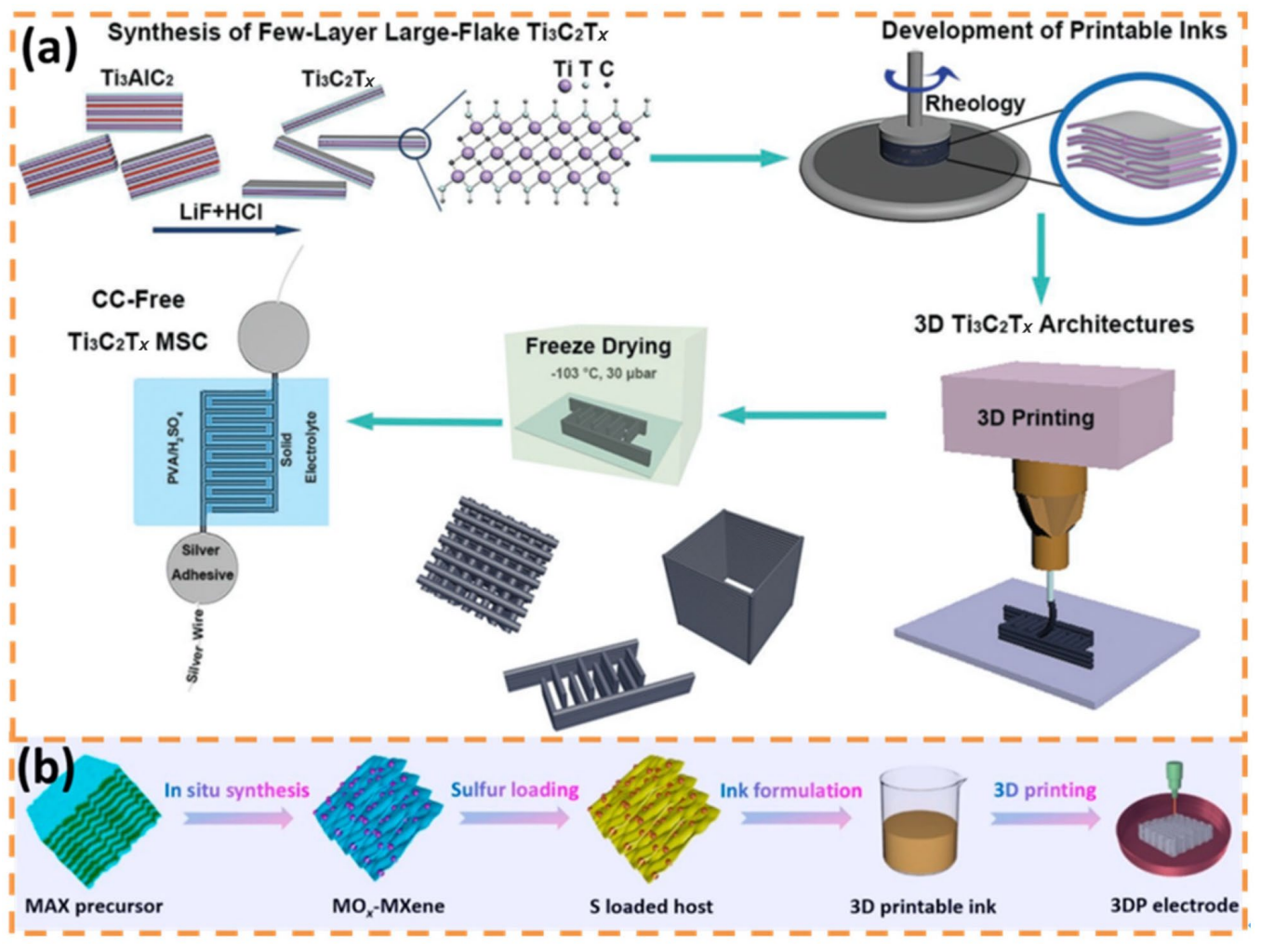

(a) 独立3D MXene打印架构合成策略示意图。(b) 3DP MOx-MXene/S电极合成示意图。该图展示3D打印墨水流变调控,实现高S负载(10.78 mg cm⁻²)Li-S电池容量(9.74 mAh cm⁻²)。

图6:3D PVA/MXene纳米纤维

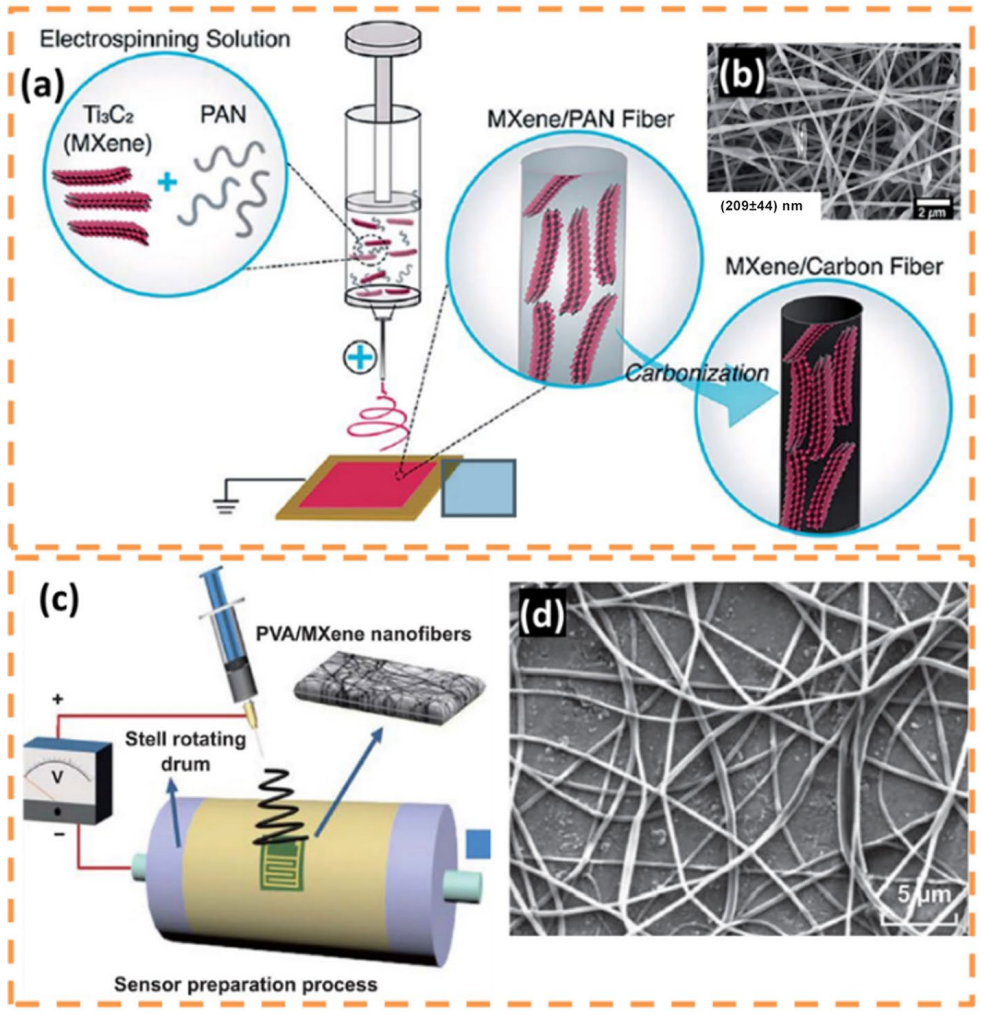

(a) Ti₃C₂Tx MXene/碳纳米纤维电纺合成示意图。(b) 电纺PAN纤维SEM图像。(c) 3D PVA/MXene合成示意图。(d) 3D PVA/MXene纳米纤维SEM图像。该图阐明电纺法构建3D互连网络,用于高弹性(>2000倍自重)气凝胶。

图7:(CoS NP@NHC)@MXene气凝胶

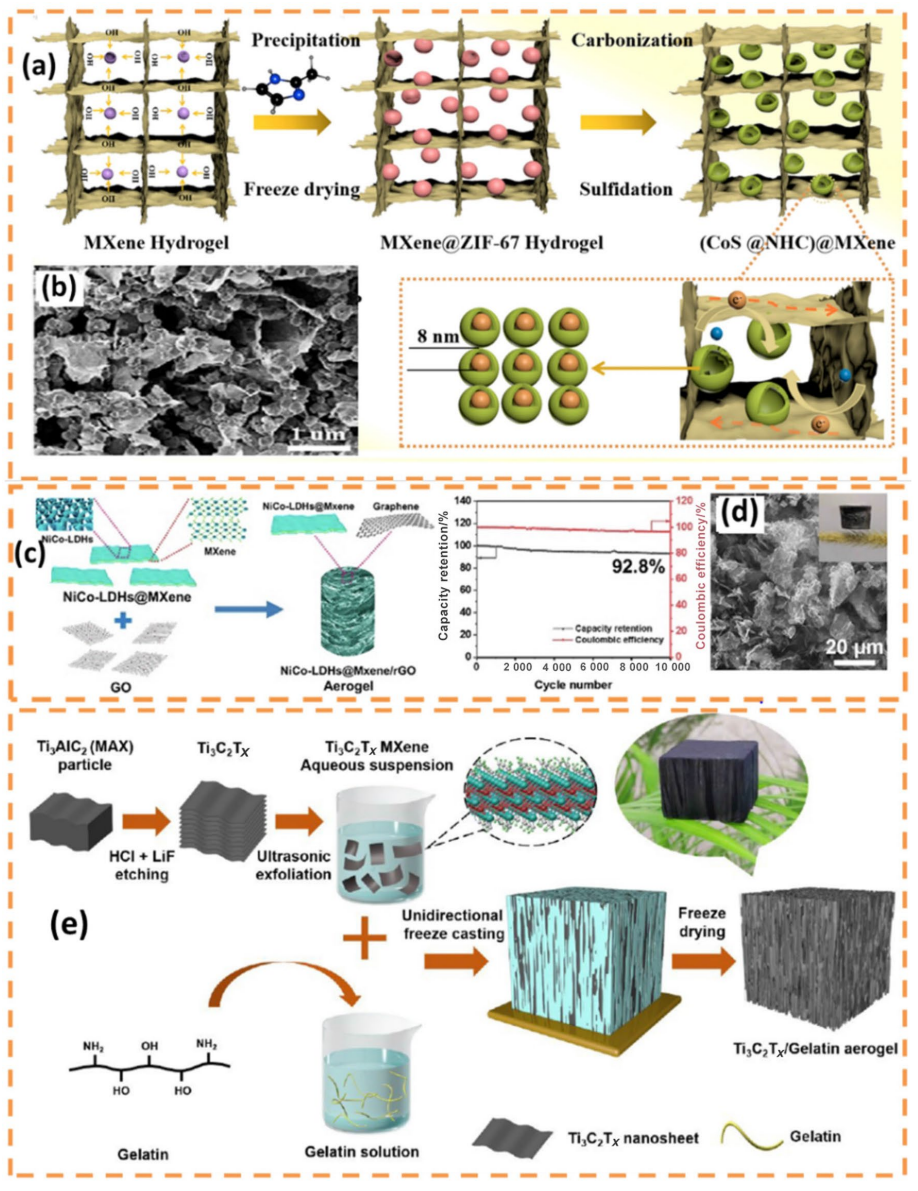

(a) (CoS NP@NHC)@MXene气凝胶合成示意图。(b) 3D ZIF-67@MXene气凝胶SEM图像。(c) 3D NiCo-LDHs@MXene/rGO气凝胶合成示意图。(d) 3D NiCo-LDHs@MXene/rGO气凝胶SEM图像。(e) 3D Ti₃C₂Tx MXene@明胶复合气凝胶合成示意图。该图展示气凝胶法提升比表面积(108 m² g⁻¹),用于高容量SIBs/KIBs(420/210 mAh g⁻¹)。

图8:快速冻干3D Ti₃C₂Tx薄膜/气凝胶

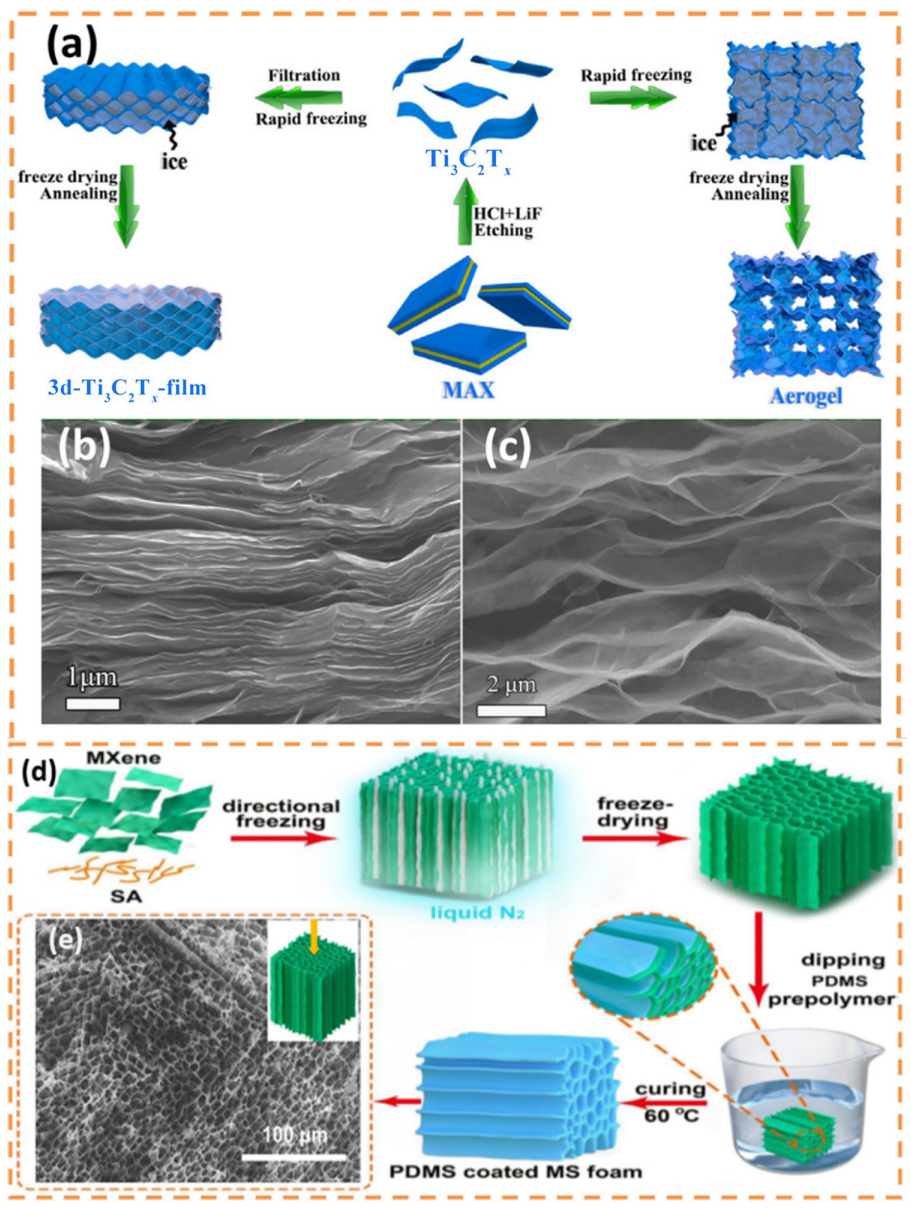

(a) 3D Ti₃C₂Tx薄膜与气凝胶合成示意图。(b) 2D Ti₃C₂Tx薄膜横截面SEM图像。(c) 3D Ti₃C₂Tx薄膜横截面SEM图像。(d) MS混合气凝胶及其PDMS涂层泡沫合成示意图。(e) MS74气凝胶SEM图像。该图突出冻干法增加比表面积5-22倍,提升超级电容器性能。

图9:疏水3D MXene泡沫

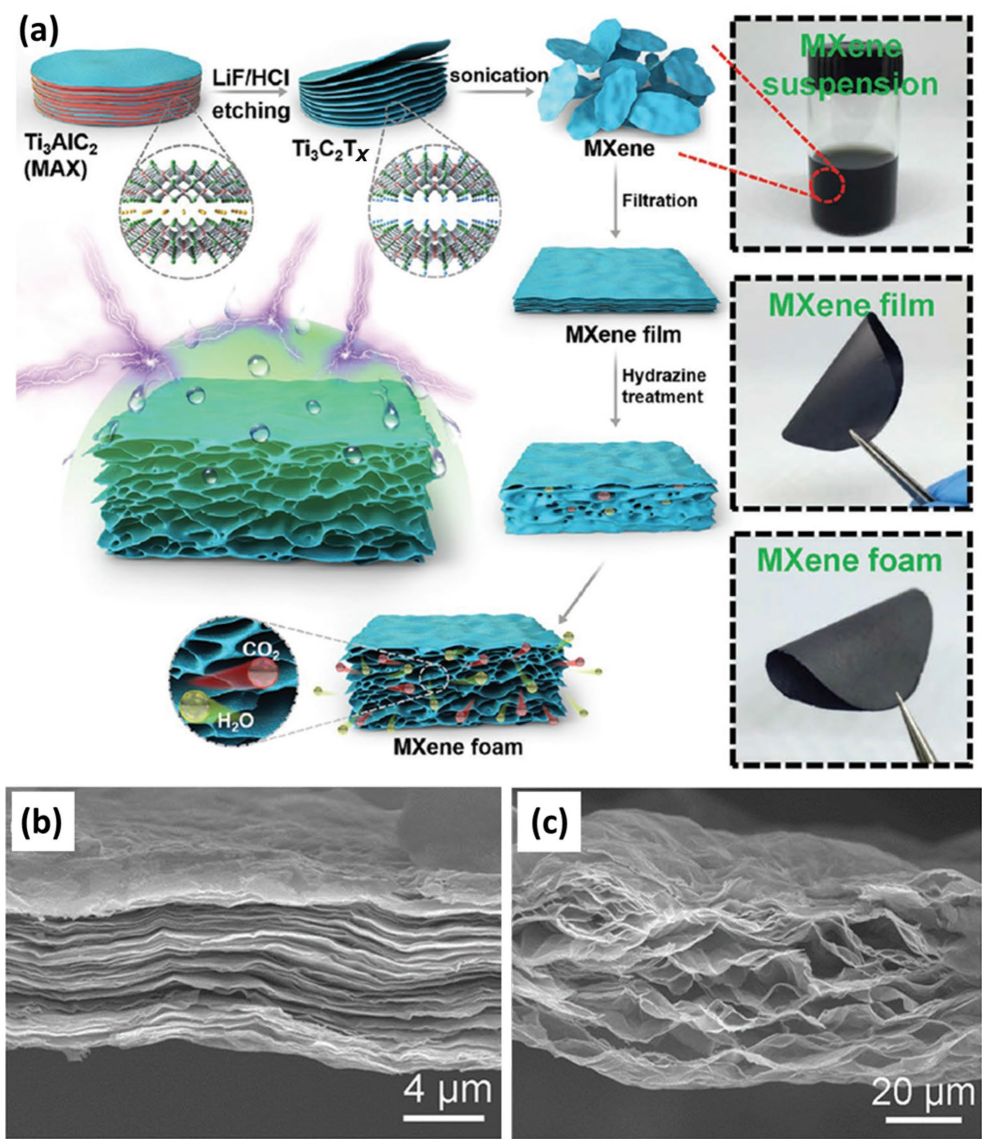

(a) 疏水3D MXene泡沫合成示意图。(b) 2D MXene片SEM图像。(c) 3D MXene泡沫SEM图像。该图展示气泡法制备3D泡沫,用于疏水性与机械稳定应用。

图10:Nb₂CTx@MoS₂@C复合

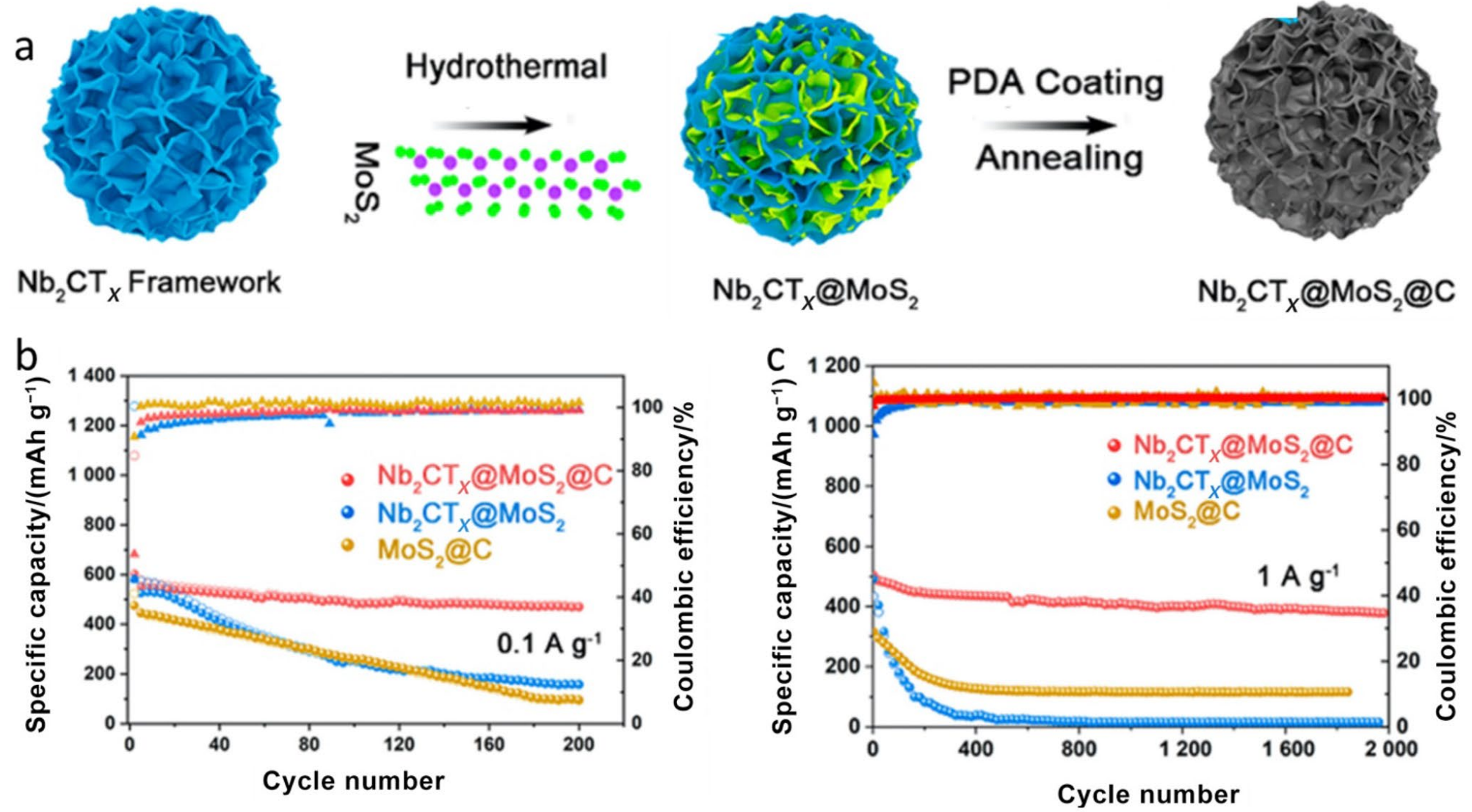

(a) 3D Nb₂CTx@MoS₂@C混合体作为SIBs负极合成过程示意图。(b) 0.1 A g⁻¹下循环性能。(c) 1 A g⁻¹下2000次循环。该图验证3D复合在SIBs中的高容量(530 mAh g⁻¹)和长寿命。

图11:(CoS NP@NHC)@MXene气凝胶

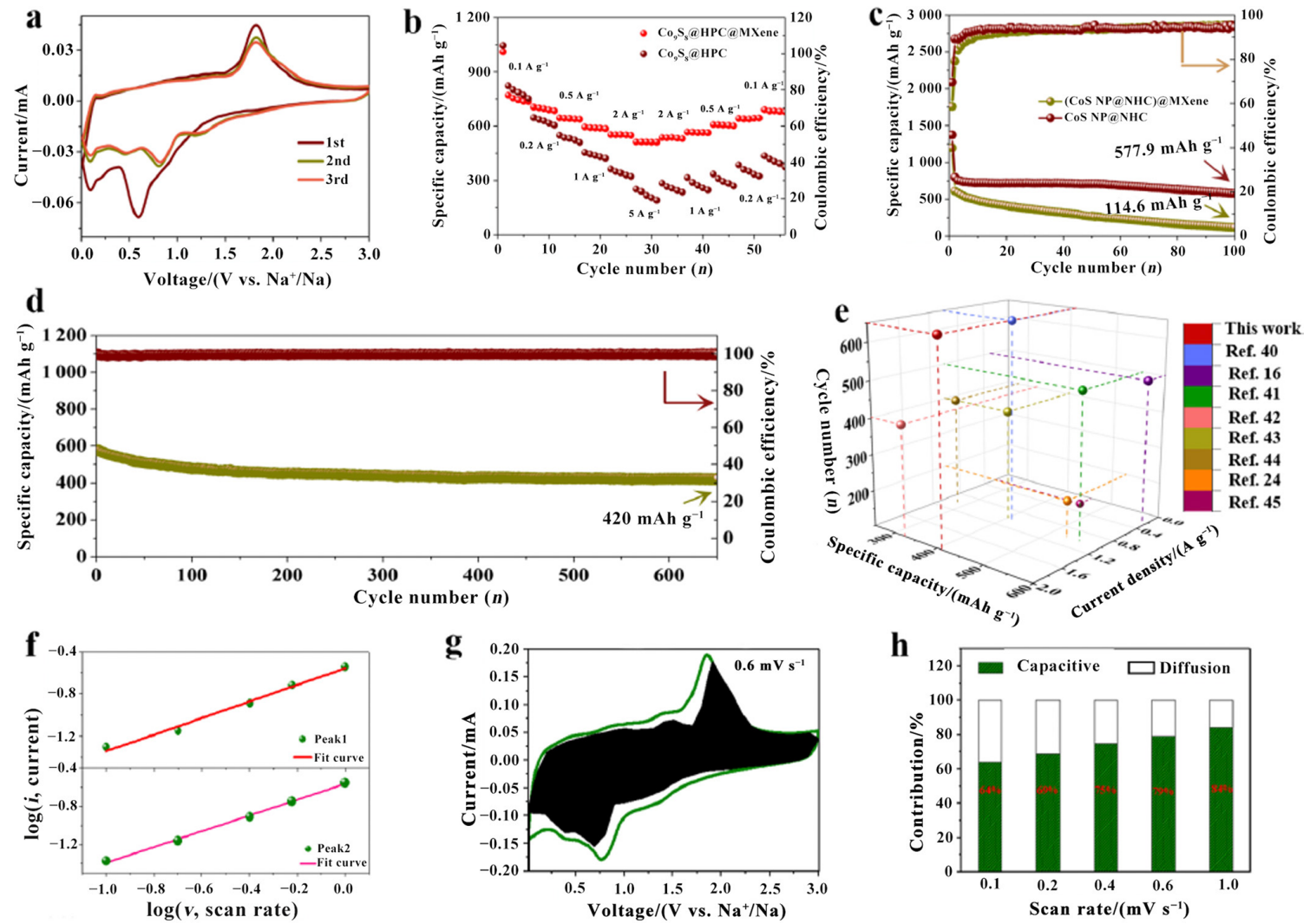

(a) CV曲线。(b) 倍率性能。(c) 0.1 A g⁻¹循环性能。(d) 2 A g⁻¹长循环。(e) 与文献对比。(f) b值计算。(g) 0.6 mV s⁻¹电容贡献。(h) 不同扫速电容贡献。该图展示气凝胶在SIBs中的优异倍率(420 mAh g⁻¹ at 2 A g⁻¹)和循环稳定性(650次)。

图12:3D FeSex@C/MB与(CoS NP@NHC)@MXene

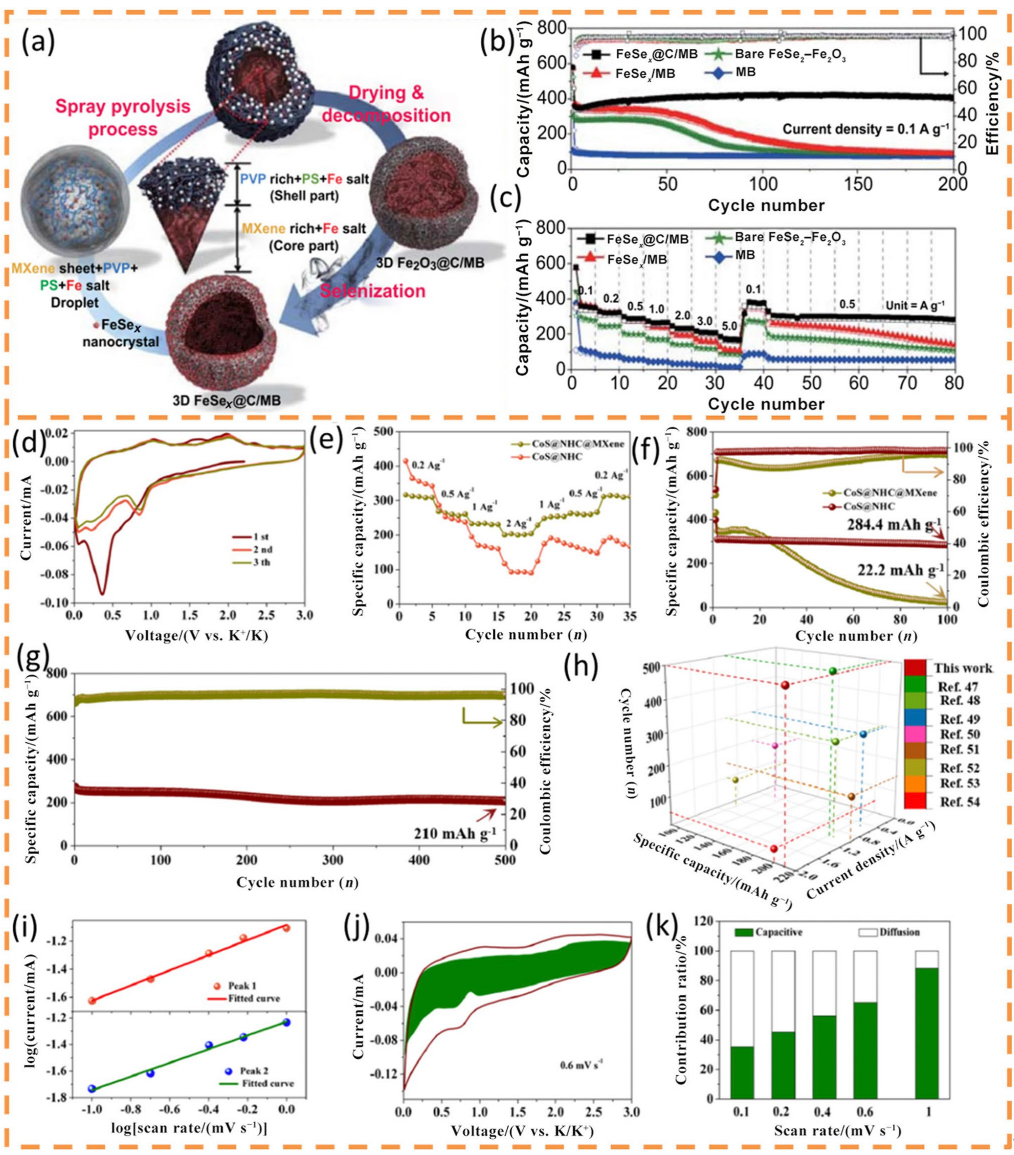

(a) 3D FeSex@C/MB两步合成示意图。(b,c) KIBs循环与倍率性能。(d-k) (CoS NP@NHC)

@MXene
 CV、倍率、循环与电容贡献。该图突出3D结构在KIBs中的高容量(410 mAh g⁻¹ at 0.1 A g⁻¹)和长寿命(2000次)。

图13:BC/Ti₃C₂自由站立膜

(a) BC/Ti₃C₂独立膜合成示意图。(b) 倍率性能(20–100 mA g⁻¹)。(c) 充放电曲线。(d) CV曲线对比。(e) 50 mA g⁻¹循环性能。该图验证3D膜在MIBs中的高容量(212 mAh g⁻¹)和长循环(100次)。

图14:3D Ti₃C₂Tx@MnO₂微花与ZMO@Ti₃C₂Tx

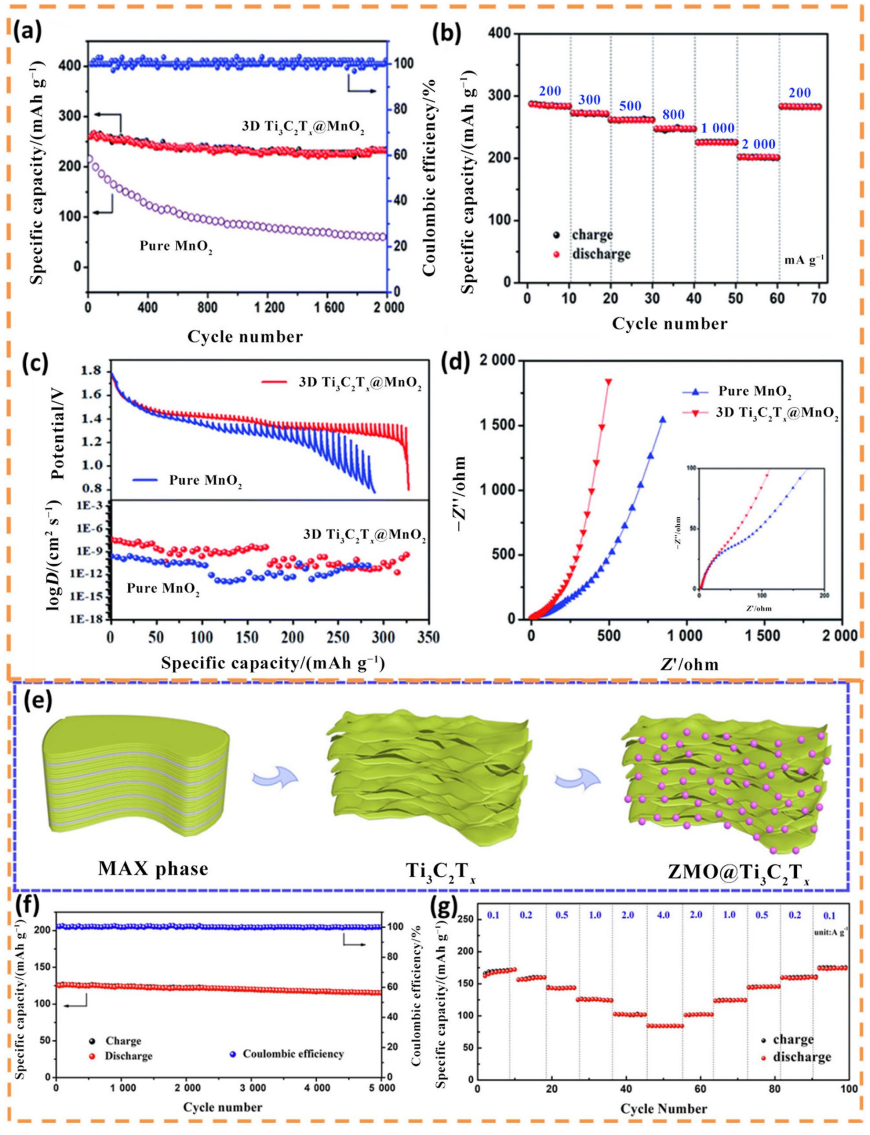

(a) 500 mA g⁻¹长循环。(b) 倍率性能。(c) GITT曲线。(d) EIS谱。该图展示3D微花在ZIBs中的高容量(301.2 mAh g⁻¹ at 0.1 A g⁻¹)和长寿命(2000次)。(e-g) ZMO@Ti₃C₂Tx合成、倍率与循环,突出在ZIBs中的优异性能(172.6 mAh g⁻¹ over 5000次)。

图15:3D S/MX@ZnS@Zn

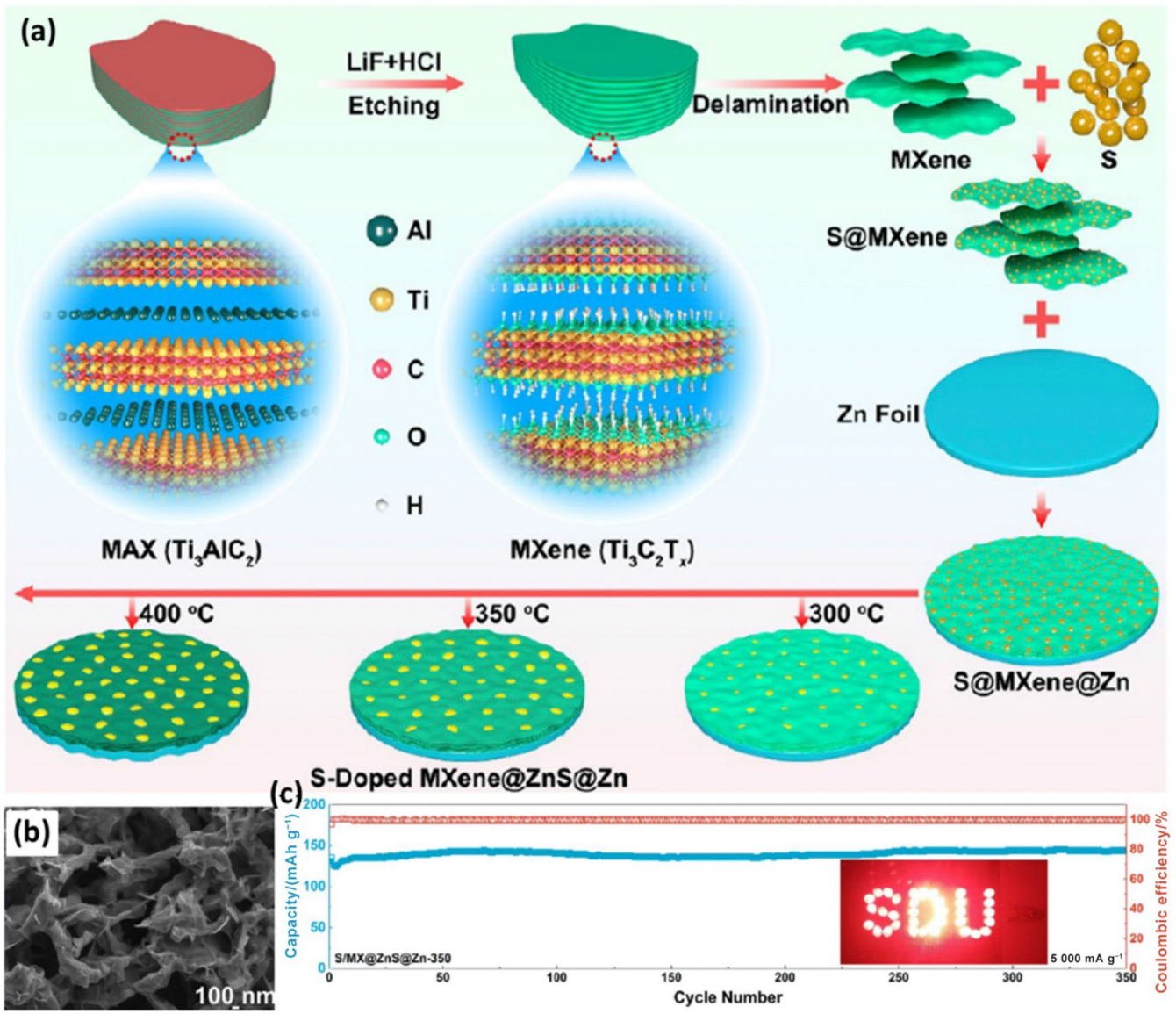

(a) 合成示意图。(b) SEM图像。(c) 5000 mA g⁻¹长循环。该图验证3D结构在ZIBs中的无枝晶稳定性和高容量(226.2 mAh g⁻¹)。

图16:FL-V₂CTx阴极

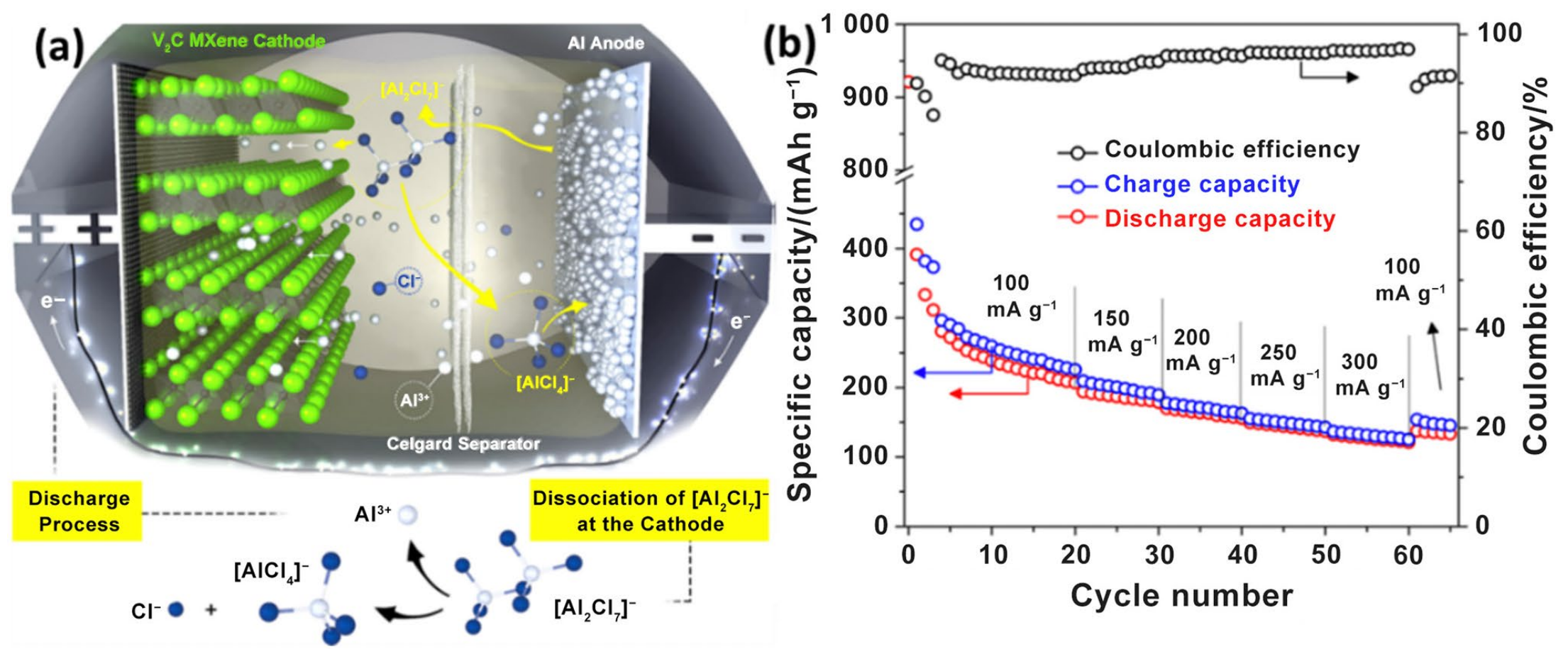

(a) AIBs示意图。(b) FL-V₂CTx阴极循环性能。该图展示3D MXene在AIBs中的高容量(300 mAh g⁻¹ at 100 mA g⁻¹)。

论文信息:

成果以“Progress in 3D-MXene Electrodes for Lithium/Sodium/Potassium/Magnesium/Zinc/Aluminum-Ion Batteries”为题,发表于能源领域顶级期刊《Electrochemical Energy Reviews》(影响因子31.3)

文献来源

Tariq Bashir, Shaowen Zhou, Shiqi Yang, Sara Adeeba Ismail, Tariq Ali, Hao Wang*, Jianqing Zhao* & Lijun Gao*“Progress in 3D-MXene Electrodes for Lithium/Sodium/Potassium/Magnesium/Zinc/Aluminum-Ion Batteries” Electrochemical Energy Rev. 2023, 6, 5

DOI: https://doi.org/10.1007/s41918-022-00174-2

毕业集锦 日常活动 学术会议 联系方式 科研院所 课题组网页
Copyright © 南京大学超导电子学研究所
南京市仙林大道163号电子楼(潘忠来楼) 210023
