研究背景与意义
完美吸收器在能量收集、隐身、传感、光热转换等领域具有重要价值，但传统方案受限于临界耦合条件：必须精确平衡辐射损耗与非辐射损耗，导致吸收层厚度通常受Rozanov极限（λ/4πn）约束，且难以实现单向完美吸收（正向100%吸收、反向近0吸收）。
尤其在太赫兹波段，极薄（<λ/1000）、低损耗的完美吸收器长期缺失。现有方案要么依赖高损耗金属导致效率低，要么需要复杂三维结构加工困难，波长-厚度比最高仅数百，远未突破理论极限。
如何仅用极少量损耗材料（体积分数低至10⁻⁶量级）打破反演对称，实现超越传统极限的极薄完美吸收，成为亟待解决的前沿难题。
核心突破：对称破缺诱导广义多极子双各向异性效应
南京大学超导电子学研究所范克彬副教授团队联合德国汉诺威大学Evlyukhin教授、澳大利亚国立大学Miroshnichenko教授、杜克大学Padilla教授，首次提出并实验验证：在无损介质圆柱顶部沉积极薄损耗金属盘（厚度仅波长的4×10⁻⁵），即可通过极弱反演对称破缺诱导电偶极子-磁偶极子-四极子耦合，产生超强广义双各向异性响应（图1a）。
关键物理机制：
1. 对称破缺使原本简并的EH₁₁₁与HE₁₁₁模式混合，形成准电偶极子与准磁偶极子（图1f）。
2. 在过耦合区（非辐射损耗<辐射损耗），通过多极子相消干涉抑制辐射通道，迫使能量100%耗散于损耗盘（图2b,d）。
3. 发展了包含四极子贡献的广义Onsager-Casimir关系，理论证明双各向异性不仅来自偶极子交叉耦合，更受偶极子-四极子耦合主导（图3）。
实验验证与极致性能
团队制备了高阻硅圆柱阵列（半径103 μm、高80 μm），顶部沉积20 nm厚NbN盘（室温电导率5.5×10⁵ S/m，体积分数仅1.08×10⁻⁶）。
实验结果（图4）：
正向入射（+k）在0.605 THz实现99.999%完美吸收。
反向入射（-k）反射率>90%，吸收率≈2%。
波长-厚度比高达25,000（仅为Rozanov极限的2%），创历史新高。
与仅考虑偶极子模型相比，引入四极子后理论与实验完美吻合（图3c）。
科学意义与应用前景
1. 物理机制突破：首次揭示对称破缺+多极子耦合可在过耦合区实现完美吸收，颠覆传统必须临界耦合的认知。
2. 性能指标极致：厚度仅为工作波长的4×10⁻⁵，损耗材料体积分数低两个数量级，远超石墨烯、过渡金属硫化物等薄膜吸收器（图1b）。
3. 应用潜力巨大：
超高效光热转换：能量100%局域于亚10 nm损耗层，可用于红外探测、热光伏。
单向隐身与辐射制冷：正向完美吸收+反向高反射。
高灵敏传感：极强场局域增强光-物质相互作用。
可扩展至红外、可见光，实现原子级厚度的完美吸收器。
图文导读
图1：极薄完美吸收器原理与性能对比

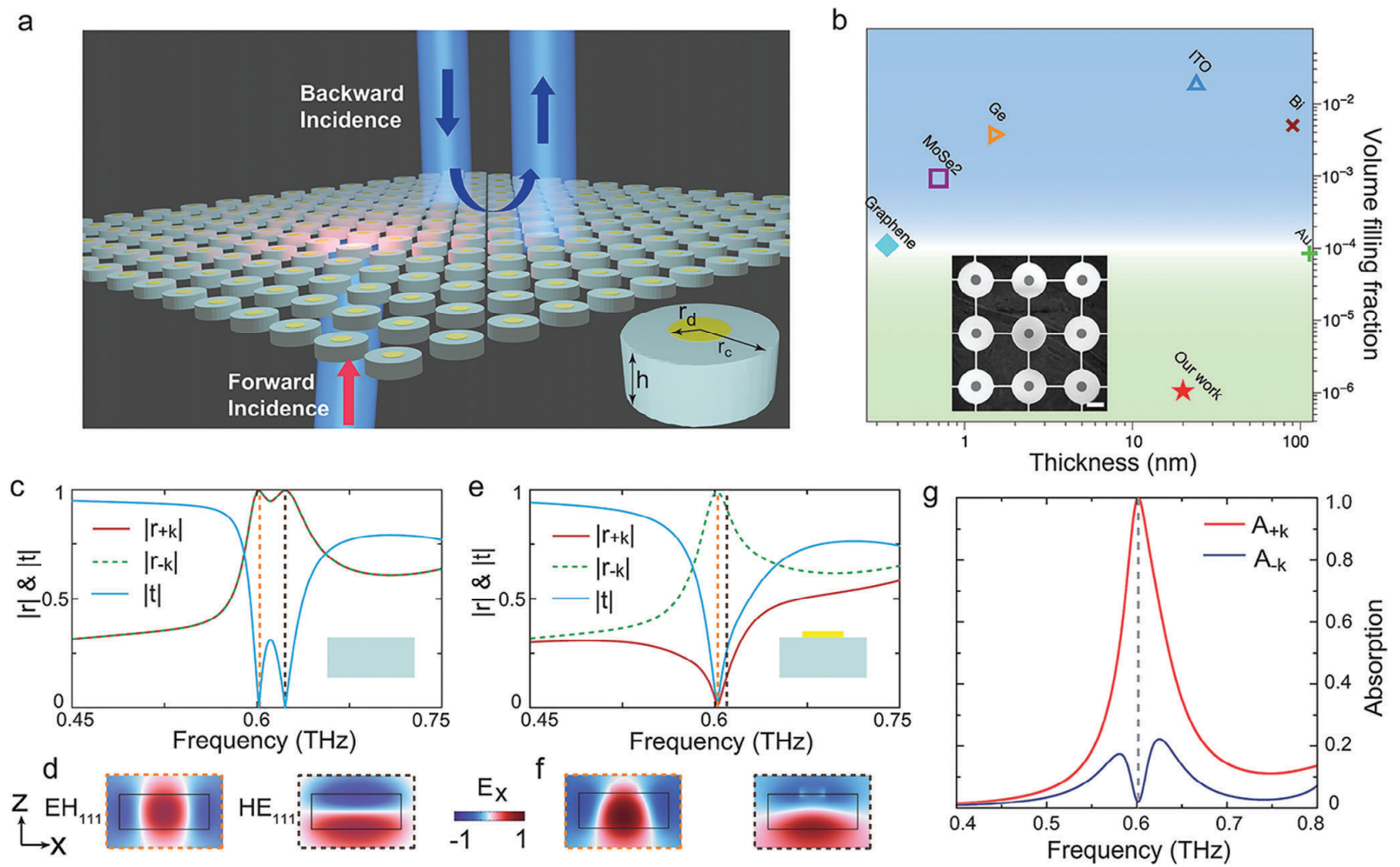

(a) 器件示意图：无损硅圆柱顶部沉积极薄损耗盘，实现单向完美吸收。(b) 与文献中薄膜吸收器体积分数对比（本工作低2个数量级）。(c,d) 对称结构下正反向响应一致。(e,f) 破缺后正向完美吸收、反向高反射，场分布显示模式混合。(g) 正反向吸收谱。
图2：不对称响应与能量局域

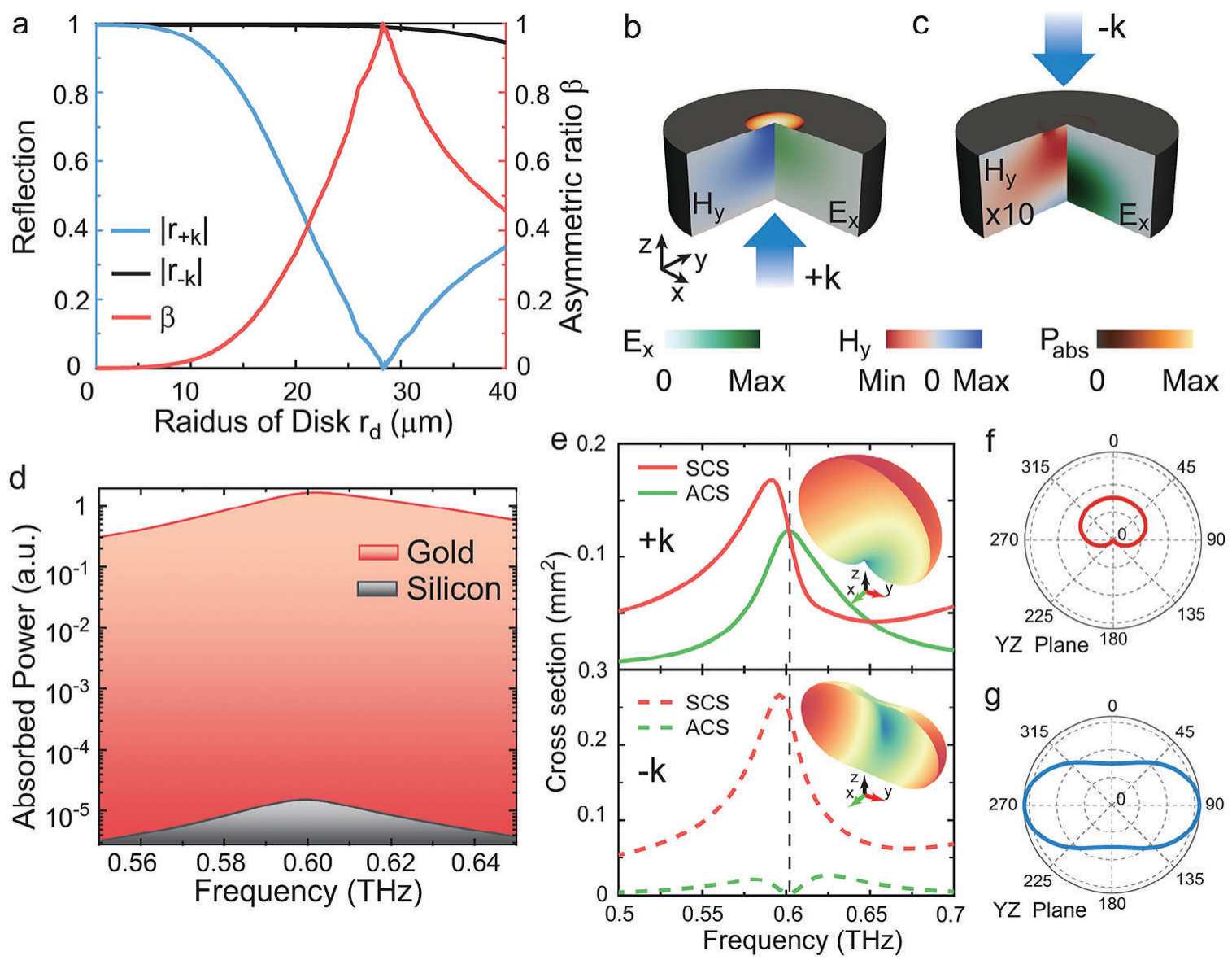

(a) 不对称因子β随盘半径变化。(b,c) 正反向入射下电场、磁场及损耗密度分布（正向能量100%局域于损耗盘）。(d) 损耗盘吸收99.999%能量。(e) 正反向散射与吸收截面对比。(f,g) 远场辐射方向图。
图3：多极子双各向异性理论

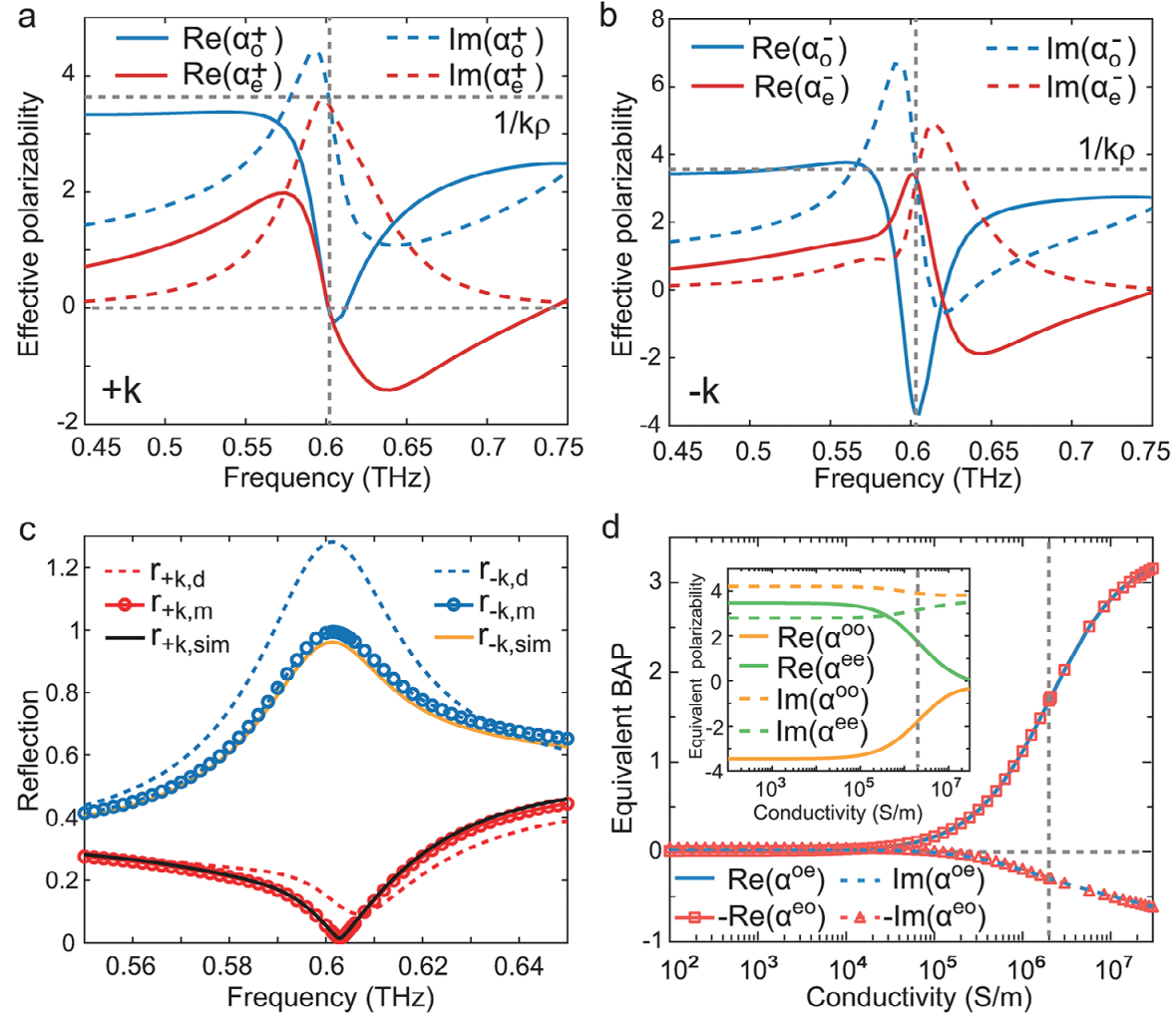

(a,b) 正反向等效方向极化率。(c) 仅偶极子模型（d）vs含四极子模型（m）与仿真对比，仅后者完美符合实验。(d) 等效双各向异性极化率随盘电导率变化。
图4：实验制备与测量结果

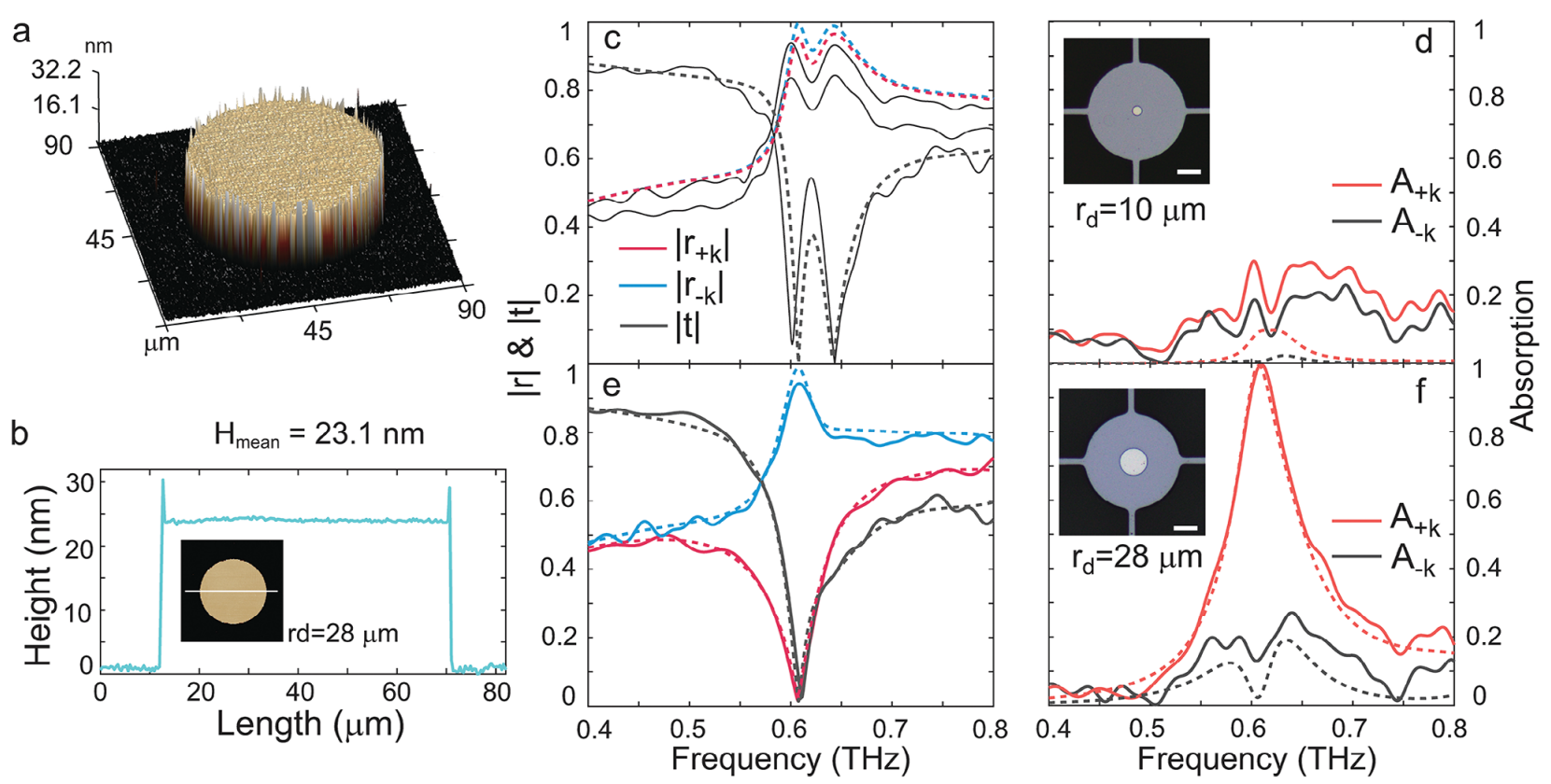

(a) AFM测量NbN盘三维形貌。(b) 盘高度剖面（∼23 nm）。(c,e) 不同盘半径下正反向反射/透射谱（实测vs仿真）。(d,f) 正反向吸收谱，rd=28 μm时实现完美不对称吸收。
图5：完美吸收条件普适性

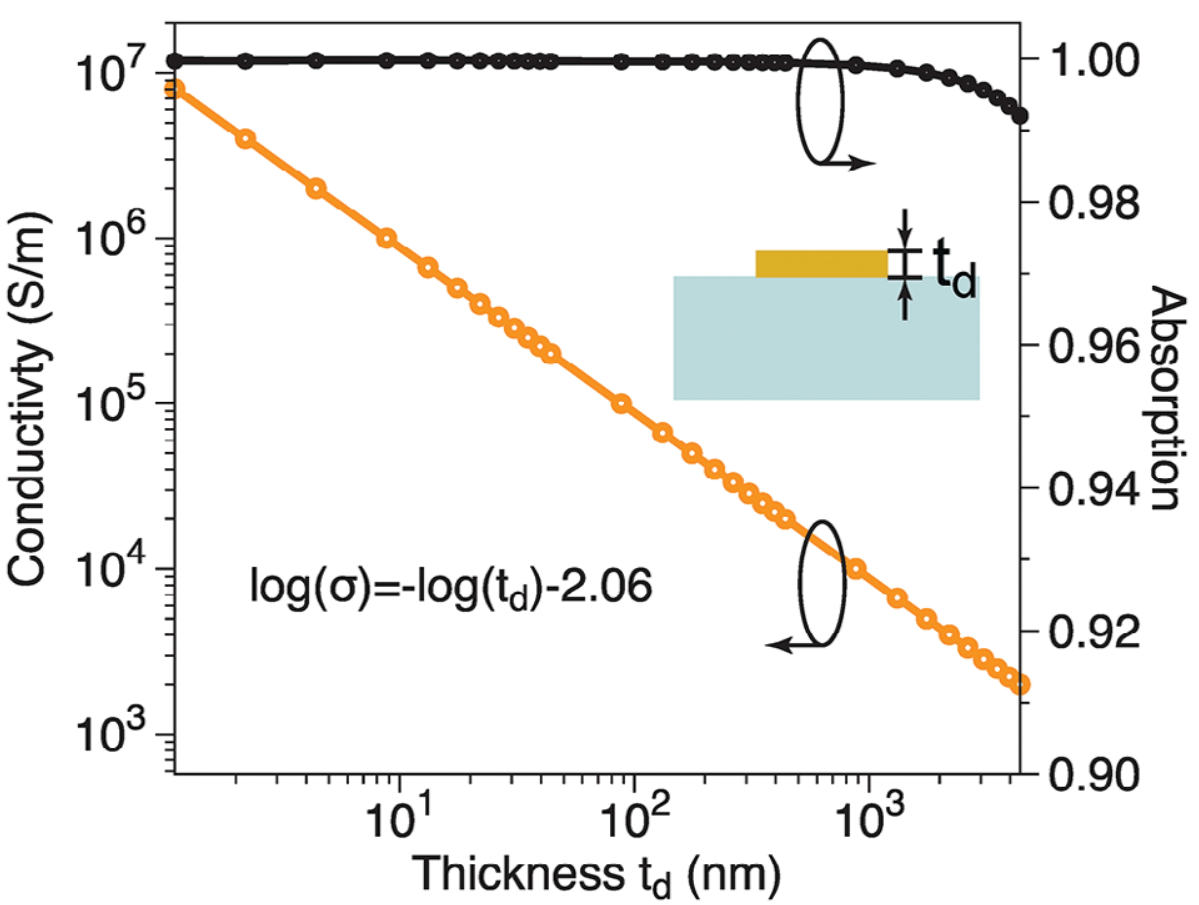

盘厚度和电导率乘积（表面阻抗）恒定时即可实现完美吸收，证明机制对材料普适，可实现原子级厚度完美吸收器。
论文信息
成果以“Extremely Thin Perfect Absorber by Generalized Multipole Bianisotropic Effect”为题，发表于光子学领域顶级期刊《Advanced Optical Materials》（影响因子9.0，Wiley旗舰子刊）
文献来源：
Hao Ma, Andrey B. Evlyukhin, Andrey E. Miroshnichenko, Fengjie Zhu, Siyu Duan, Jingbo Wu, Caihong Zhang, Jian Chen, Biaobing Jin, Willie J. Padilla, Kebin Fan*. “Extremely Thin Perfect Absorber by Generalized Multipole Bianisotropic Effect” Adv. Optical Mater. 2024, 12, 2301968
