研究背景与意义
太赫兹波在材料分析、传感和成像等领域具有广阔应用前景，但多重反射引起的Fabry-Perot条纹往往严重扭曲光谱信息、降低系统性能。传统抗反射方案（如四分之一波长膜、多层渐变结构、表面浮雕、超材料等）普遍存在带宽窄、加工复杂、成本高等问题，尤其在太赫兹波段长期缺乏实用化解决方案。
导电聚合物PEDOT:PSS因低成本、透明、柔性、水相加工兼容而备受关注，但纯PEDOT:PSS导电性与环境稳定性不足，难以实现宽带抗反射。如何通过简单掺杂实现频率无关的太赫兹导电特性，成为突破关键。
核心突破：d-山梨糖醇掺杂 + 阻抗匹配机制
南京大学超导电子学研究所张彩虹教授、金飙兵教授团队，首次利用6 wt% d-山梨糖醇掺杂PEDOT:PSS（简称s-PEDOT:PSS），在0.2–2.2 THz实现近乎频率无关的实部导电率，完美满足阻抗匹配条件（图3c,d）。
基于传输线电路理论精确推导抗反射公式，仅通过调控薄膜厚度，即可实现低成本、宽带、一步旋涂的太赫兹抗反射涂层。该涂层对800 nm红外探针光透过率>80%，对电光晶体完全“透明”，完美兼容现有太赫兹系统。
实验验证与极致性能
1. 结构重构：Raman与GIXRD证实d-山梨糖醇诱导PEDOT链从卷曲苯并结构向线性醌状结构转变，增强π-π堆叠（图1c,d）。
2. 宽带抗反射：透射率波动<1.2%，回波脉冲完全抑制（图S3）。
3. 高Q器件精准表征：非对称分裂环谐振器（ASRs）测量Q因子从4.6飙升至19.5，接近仿真值22.3（图4c）。
4. 近场成像革命：在薄GaP晶体后涂覆该涂层，同时实现高空间分辨率（～λ/3）与高光谱分辨率，成功分辨相隔仅50 GHz的像素化超表面共振峰（图5c,d）。
科学意义与应用前景
1. 机制创新：首次利用d-山梨糖醇诱导醌式转变实现PEDOT:PSS在太赫兹波段的频率无关导电特性，开辟导电聚合物抗反射新路径。
2. 技术突破：低成本、生物兼容、无毒、红外透明，仅需商用原料+旋涂工艺。
3. 应用潜力巨大：
彻底消除回波，提升太赫兹光谱分辨率与高Q器件表征精度。
解决高空间-高光谱分辨率矛盾，推动近场成像、生物医学、无损检测。
可推广至长波红外、微波段，助力6G通信与柔性太赫兹器件。
图文导读

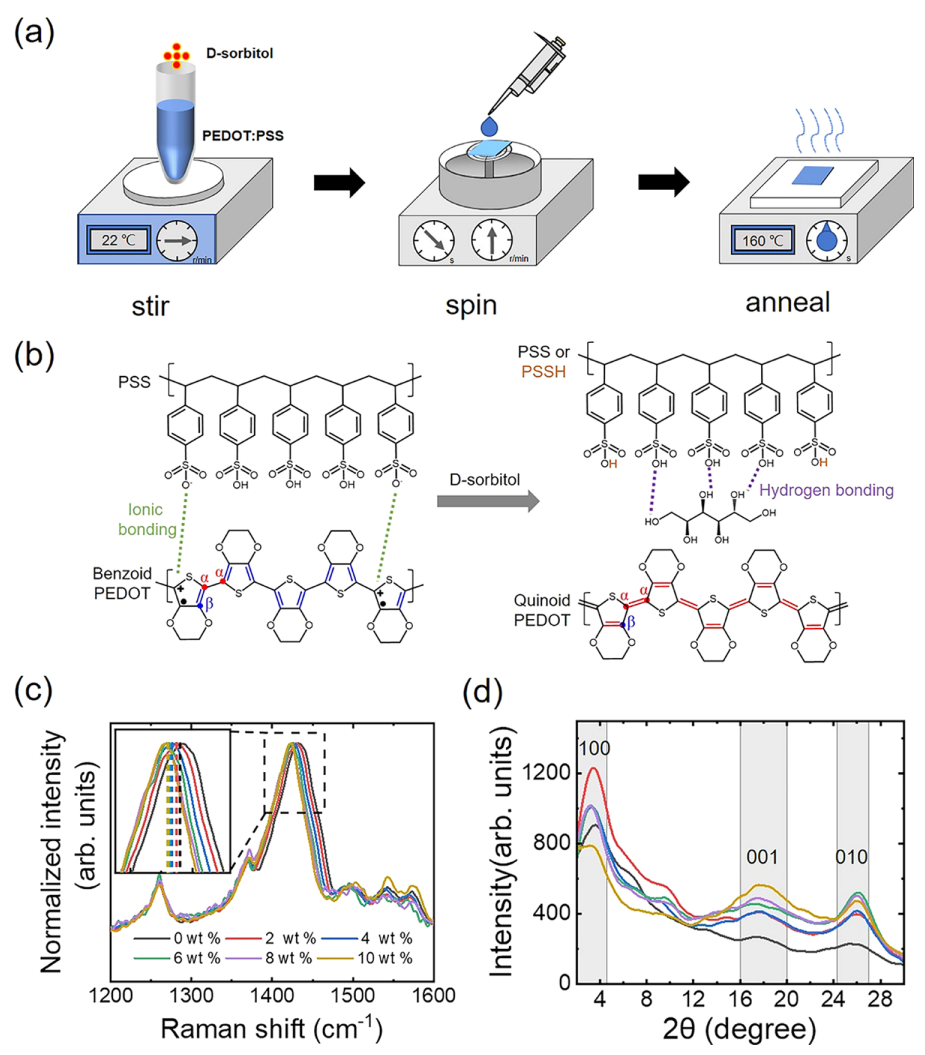

图1：s-PEDOT:PSS薄膜的制备与结构表征
(a) 薄膜制备流程示意图。(b) PEDOT:PSS与d-山梨糖醇的化学结构及掺杂机理。(c) Raman光谱显示苯并向醌状结构的转变。(d) GIXRD数据揭示π-π堆叠距离与丰度的变化。

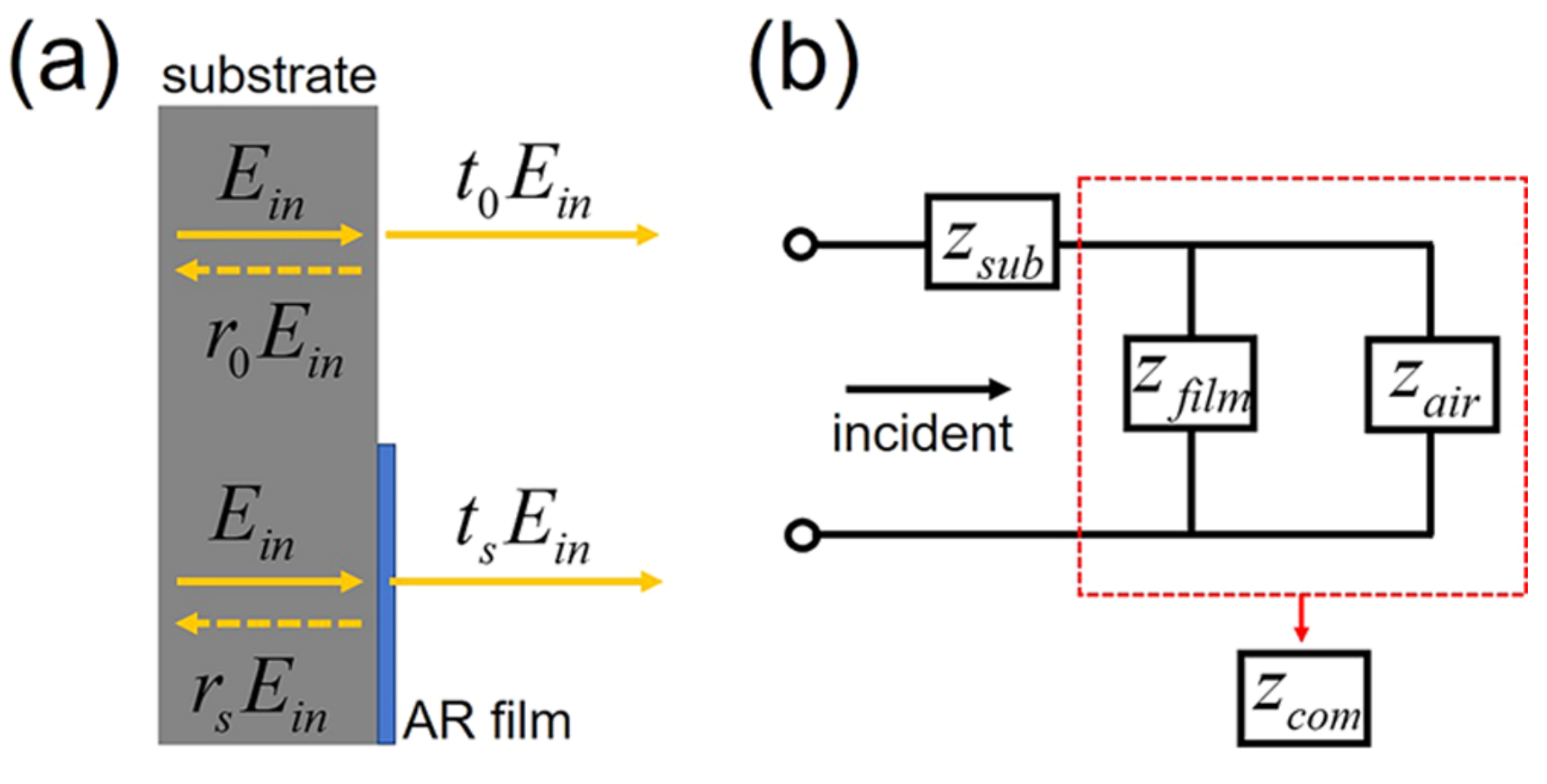

图2：抗反射涂层的传输模型
(a) 空气-衬底及空气-涂层-衬底界面的传输示意图。(b) 等效传输线电路模型，用于推导阻抗匹配条件。

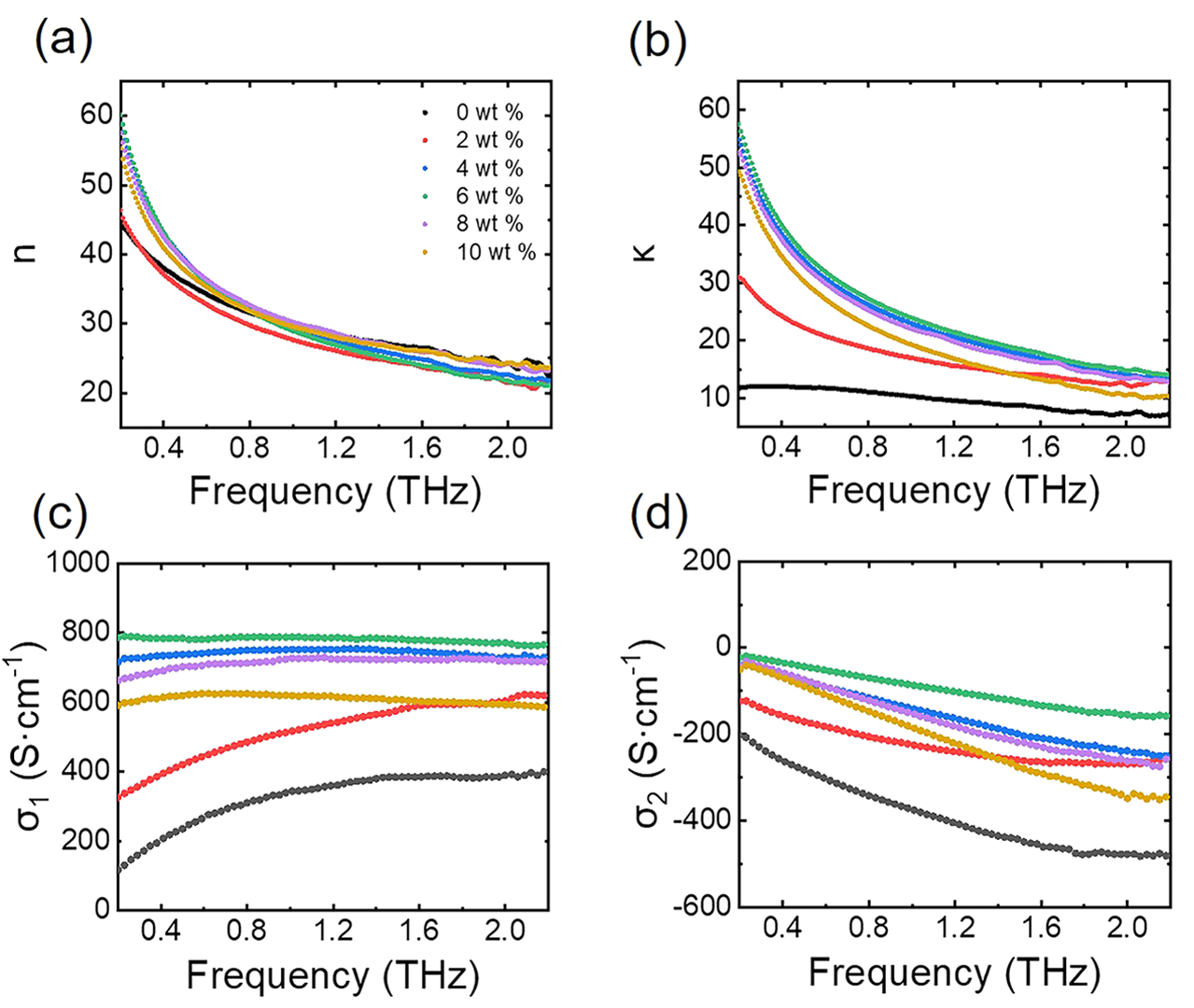

图3：s-PEDOT:PSS的太赫兹光学特性
(a) 折射率。(b) 消光系数。(c) 实部导电率。(d) 虚部导电率，展示掺杂浓度对导电特性的影响。

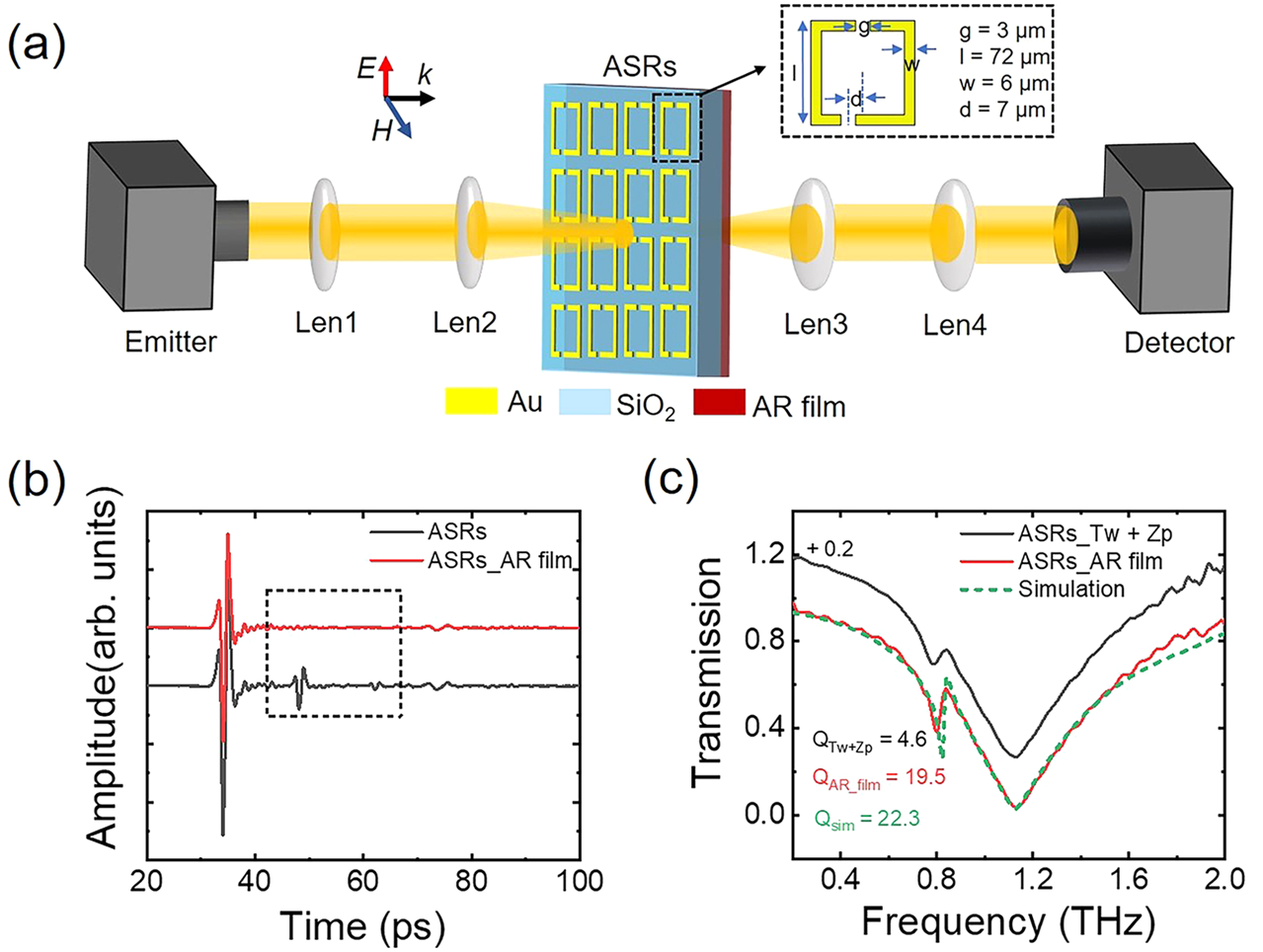

图4：高Q因子谐振器的光谱测量
(a) THz-TDS系统示意图。(b) 有无涂层ASRs的时域透射信号。(c) 测量与仿真透射谱对比，展示涂层提升Q因子效果。

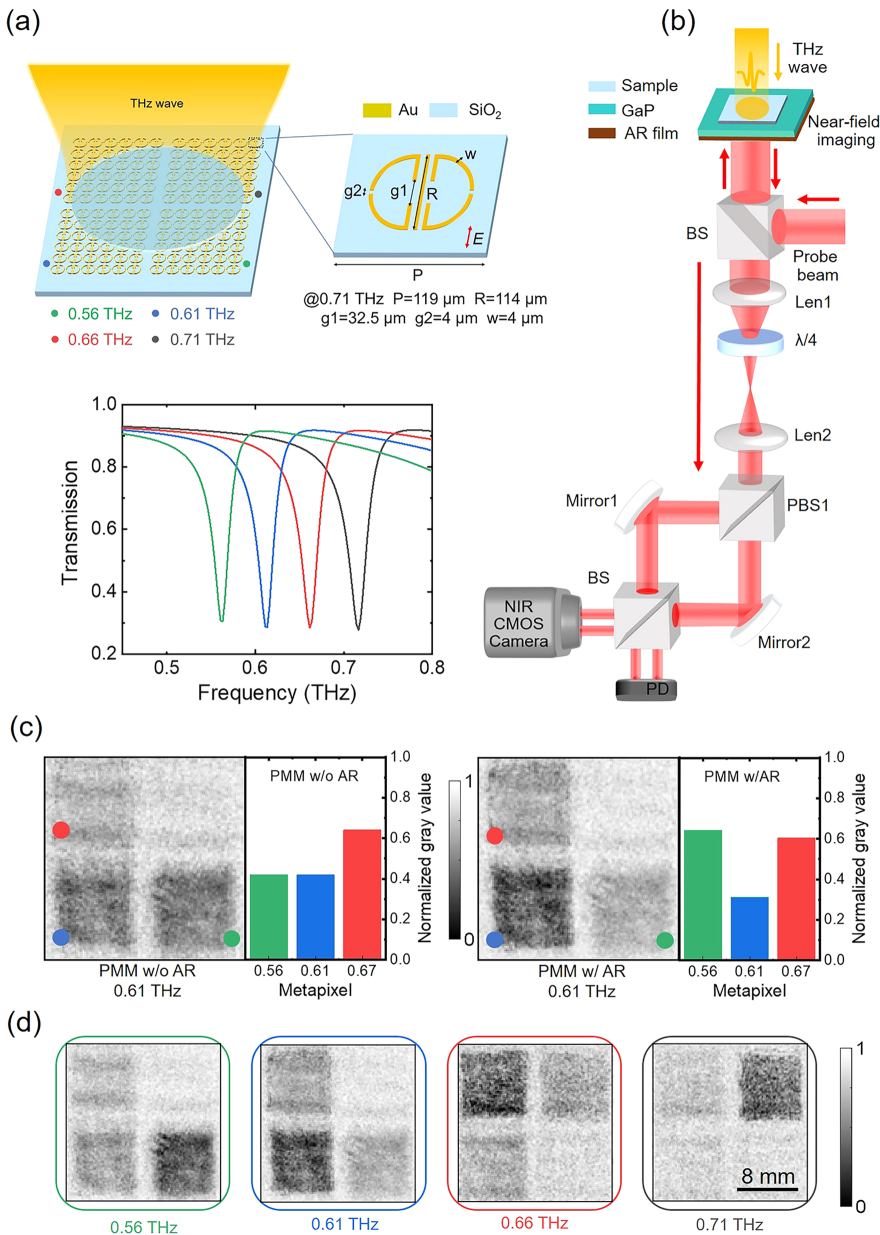

图5：太赫兹近场成像演示
(a) 像素化超表面的设计及仿真透射谱。(b) 实时电光近场THz光谱显微镜示意图。(c) 0.61 THz下有无涂层的透射图像及灰度值直方图。(d) 涂层后系统在四个调谐频率下的近场图像。
论文信息
上述研究成果以“Antireflection Coatings Based on PEDOT:PSS Conductive Polymer Using d-Sorbitol Additives for Terahertz Spectroscopy and Imaging”为题，发表于材料领域国际知名期刊《ACS Applied Materials & Interfaces》（影响因子：10.4）。
文献来源：
Shengxin Yang, Lili Shi, Benwen Chen, Hongsong Qiu, Weili Li, Chun Li, Zhangwen Mao, Hangbing Guo, Xingcheng Xiang, Caihong Zhang*, Jingbo Wu, Kebin Fan, Biaobing Jin*, Jian Chen, Peiheng Wu. “Antireflection Coatings Based on PEDOT:PSS Conductive Polymer Using d-Sorbitol Additives for Terahertz Spectroscopy and Imaging.” ACS Applied Materials & Interfaces 2023, 15, 50430-50438.
